描述
Supermicro 1U 813M Series 現貨供應
產品簡述
這款1U機架式伺服器，為SuperMicro (美超微)所推出，是一款密度優化的中階伺服器主機，非常適合應用在儲存、應用服務伺服器、虛擬主機等應用場合。該伺服器的深度僅為50.3cm，內部空間採用緊湊式設計，可容納高達30.5cm x 25.5cm的ATX伺服器主機板，並支援一張全高型、半長的PCIe介面卡。若想要擴充更多的話，還可以選購訂製的LCD前擋板，此外還可選購側邊滑軌，以應用在HPC和數據中心等場合。
正背面I/O介紹
正面提供 3.5吋 4bay 插槽，內部有一組光碟機的預留位置可改2.5吋SSD
內部規格
二手良品
CPU E3-1270 V3 3.5GHz 8M Cache x1 4 core核心*1
LGA 1150 (4 core, 8 threads)
DDR3 32GB ECC (頂規配置)
Power 350W單電源
硬體保固20天
規格重點
尺寸：約50.7cm x 43.6cm x 4.3cm (包含耳朵長度)
主機板X10SLM-F
https://www.supermicro.com/products/motherboard/xeon/c220/x10slm-f.cfm
4個3.5″ 熱抽換
有光碟機位可改裝掛2.5 SSD (放系統)
無硬碟，附四個3.5″ 硬碟托架 可更換為2.5″
內建雙1GbE 網路口
USB 3.0 *4, USB 2.0 *6, VGA *1
3 個 PCIe 插槽 但限於體積只能用一個 PCIe x16 *有附轉板
支援升級硬體陣列卡(RAID 0,1,5): ServeRAID M5110
客製化升級方案
HDD / SSD
- 安裝系統推薦硬碟 Intel 企業級 SATA MLC SSD 加購特價 NT2100
- 2.5″轉3.5″ 框架 加購特價 NT
350200 購買連結 - 光碟機轉2.5″ 架 加購特價 NT
1000600 購買連結
硬體陣列卡
- 換購硬體陣列卡(RAID 0,1,5) ServeRAID M5110 購買連結
- 購買10G 光纖網卡
- 購買10G乙太網路卡
其他設備
- 滑軌 購買連結
應用示範
想買一台NAS，可是坊間的NAS都很貴，CPU速度不快，記憶體容量少，且跑虛擬應用根本慢到像烏龜，而要買功能好一點的NAS又要花不少錢。此時就可以考慮選擇這台Supermicro 813M，除了體積大一些，但這台伺服器的CPU速度更快(E3-1270 V3)、記憶體容量也夠大(32GB)，且同樣具備4-bay容量，不僅網路存取速度快，執行背景應用伺服器的空間也非常多，當然虛擬機跑起來更流暢，等於一台1U伺服器就兼顧了NAS、Application Server，以及Virtual Machine Hypervisor等三種用途。

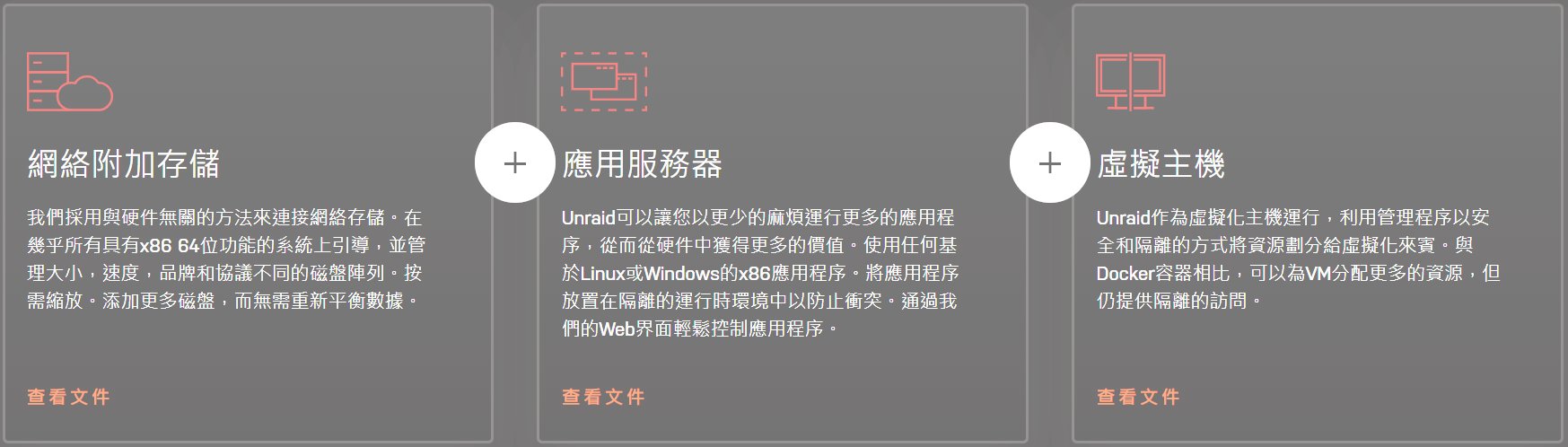

要使用這樣的功能，只要安裝 UNRAID OS即可。此OS集結了 NAS (網路附加儲存)、應用伺服器、虛擬主機等功能，可以釋放出這台伺服器的所有潛力。即日起購買Supermicro 813M伺服器的客戶，我們將免費附贈UNRAID(試用版)開機隨身碟 (數量有限，送完為止)，讓客戶可以馬上建構好一台專業級的NAS伺服器。

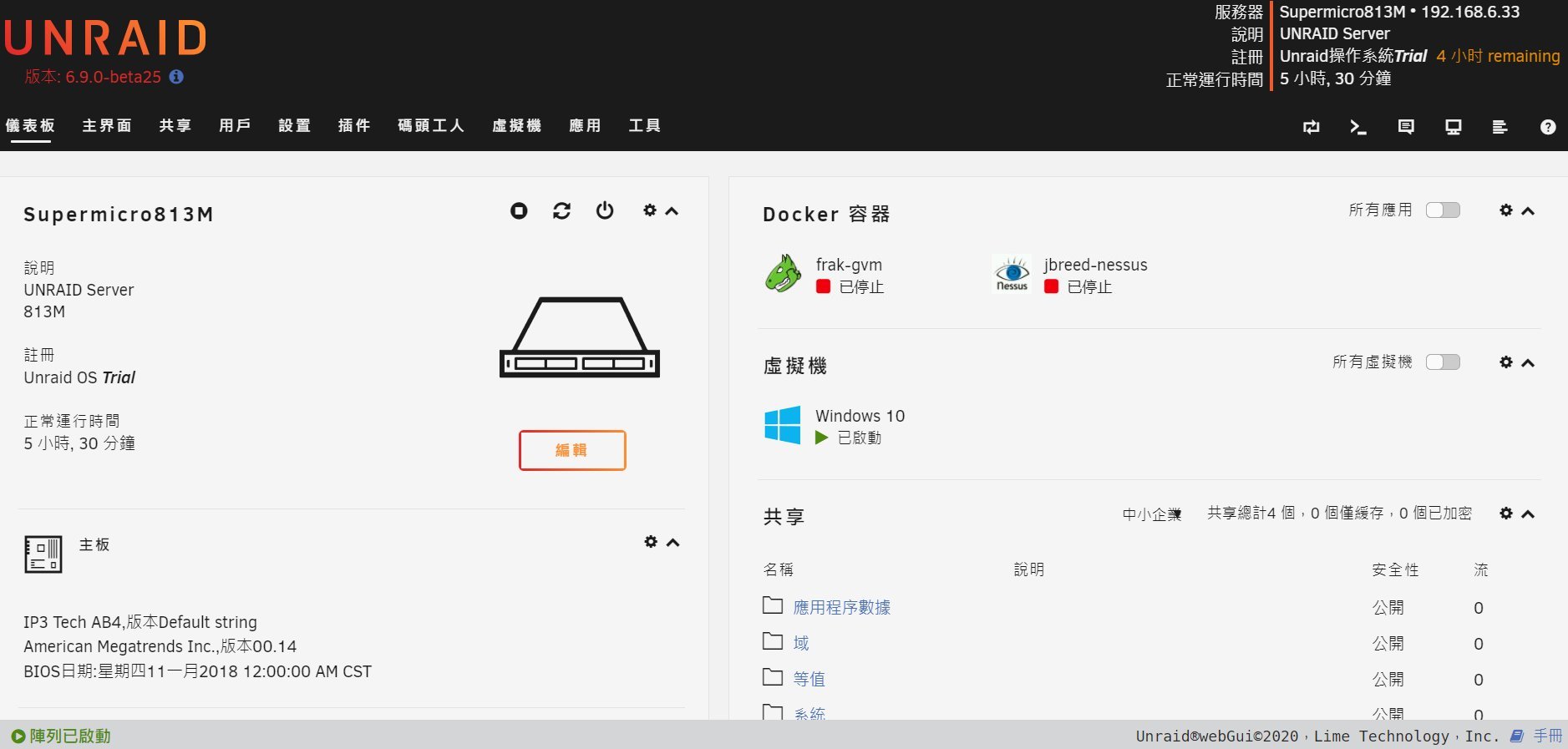

UNRAID OS的控制後台非常直覺，頗具親和力，在儀表板上可以檢視當前Server的各種狀態，如NAS類的檔案共享、虛擬機的Dock容器和VM執行狀態，此外該OS也擁有自己的App Store，可以安裝各式服務，來擴充您伺服器的功能，例如可以安裝Wordpress來架站、Nessus網站弱點掃描、CS遊戲伺服器等Docker裡面的各式應用伺服器，且UNRAID的社群也非常活躍，可以考慮安裝這套OS來使用。

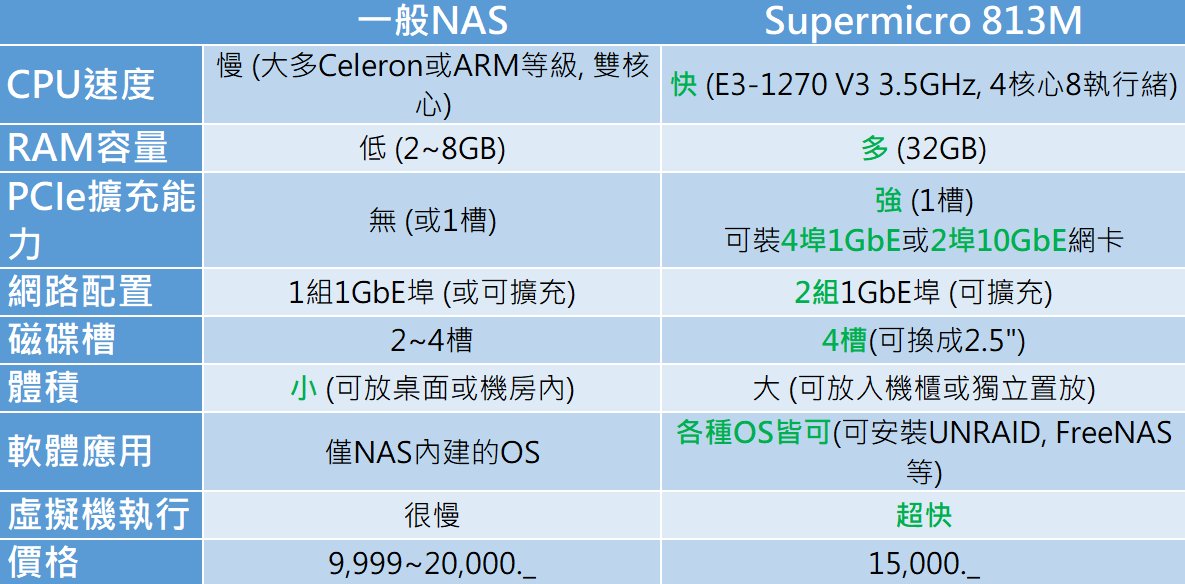

市售NAS與Supermicro 813M比較表
X10SLM+-F Motherboards
特點
1. Single socket H3 (LGA 1150) 支援 Intel® Xeon E3-1200 v3/v4, 4th/5th gen. 處理器
2. Intel C224 Express PCH
3. 最多至 32GB DDR3 ECC 1600MHz UDIMMs in 4 sockets
4. Dual Gigabit Ethernet LAN ports via Intel i210AT
5. 4x SATA (6Gbps), 2x SATA (3Gbps)
6. 1組 PCIe 3.0 in x16/8 , 1組 PCIe 3.0 x8 ,1組 PCIe 2.0 x2/4 (形狀因素為x8)
7. USB 3.0 *4 and USB 2.0 *2
8. 內建 IPMI 2.0 與 KVM 和 專用 LAN
9. SATA DOM 電源連結支援
處理器支援
Intel 4th Generation Core i3 series, Intel Celeron, Intel Pentium, Intel Xeon processor E3-1200 v3, Intel Xeon Processor E3-1200 v4 series.
Single Socket LGA 1150 supported, CPU TDP support 85W
記憶體
4組slot最多至32GB UDIMM ECC 1333/1600 (1.35/1.5V) 記憶體
記憶體容量支援 1GB, 2GB, 4GB, 8GB
晶片組
Intel C224 Express PCH
PCIe & 擴展插槽
一組PCIe 3.0 x8/16 (CPU SLOT6,CPU SLOT5無裝置時為x16)
一組PCIe 3.0 x8 (CPU SLOT5, 使用時CPU SLOT6會變成x8)
一組PCIe 2.0 x4 (PCH SLOT4, 形狀為x8)
但只能 插一個 全高/半高擴展槽(會附Riser Card)
網路連接
Intel i210 Gigabit Ethernet Controllers
Two (2) LAN controllers for LAN1/LAN2
One (1) IPMI LAN Connector (Realtek 8211E-PHY)
SATA Port
SATA 3.0 (6Gb/s) 4組(白) 支援 *Intel Rapid Storage Technology RAID 0, 1, 5, 10
SATA 2.0 (6Gb/s) 2組(黑) 支援 *Intel Rapid Storage Technology RAID 0, 1
USB Port
4組 USB 3.0 ports: 2組於後IO面板，一組內部接頭，一組 Type A 接頭於內部
6組 USB 2.0 ports: 2組於後IO面板，兩組 USB 9 pin*2 to 4 Port (2Port於前置面板)
Serial (COM) Port
1組接於前端串列頭(COM2)，1組於後置IO面板
1 fast UART 16550 serial
顯示輸出
1 VGA port (Aspeed AST2400 BMC管理晶片)
Drive Bays
4 x 3.5″ 熱抽拔 hot-swap SAS/SATA (SAS HDD需要外接HBA/RAID Card)
電源
350W 80 plus Gold Certified
RAID設定
*Intel Rapid Storage Technology 於開機時進入BIOS Setup，於Advanced>SATA Configuration>SATA Mode Selection選擇RAID mode，重開後顯示RST SATA Option ROM按下Ctrl+I進入設定畫面建立陣列組態，或者於Windows底下執行RSTe軟體介面建立RAID。
*Intel Rapid Storage Technology在OptionROM底下建立的陣列組態只支援Windows，不支援Linux。
