為提供客戶最好的陣列組合套餐，OSSLab會幫客戶量身訂作省錢又好用的 陣列卡+硬碟+外接櫃 解決方案。以下就直接來測試最近入手的超大台外接陣列櫃，有什麼特色吧！
Western Digital推出的Ultrastar Data60 Enclosure硬碟陣列櫃，是一台可以裝上60台3.5″ SATA或SAS企業硬碟的大型4U機櫃，搭配其特殊的散熱設計，讓機櫃內部的每顆硬碟都可以散熱到，是JBOD的最佳選擇之一。OSSLab也取得一台來進行測試。
▲WD Ultrastar Data60 Enclosure外接式硬碟陣列櫃
此機櫃可以搭配各種陣列卡來使用，但該產品還是有相容性限制，為測試外接陣列櫃，以及RAID卡的相容性，我們找了以下的陣列卡，來與這款機櫃做搭配：
1. IBM ServeRAID M5110內接式RAID卡 (https://osslab.tv/shop/lsi-megaraid-sas-9260-8i-6gb-s-satasas-raid/)
2. IBM ServeRAID M1215內接式RAID卡 (https://lenovopress.com/tips1174.pdf)
3. Dell 12Gbps HBA卡 (https://www.dell.com/en-us/shop/dell-sas-12gbps-host-bus-adapter-external-controller-low-profile/apd/405-aaes)
4. LSI 9300-8e RAID卡 (https://www.broadcom.com/products/storage/host-bus-adapters/sas-9300-8e)
5. Lenovo ThinkSystem 930-8e RAID卡 (https://osslab.tv/shop/lsi-9480-8e/)

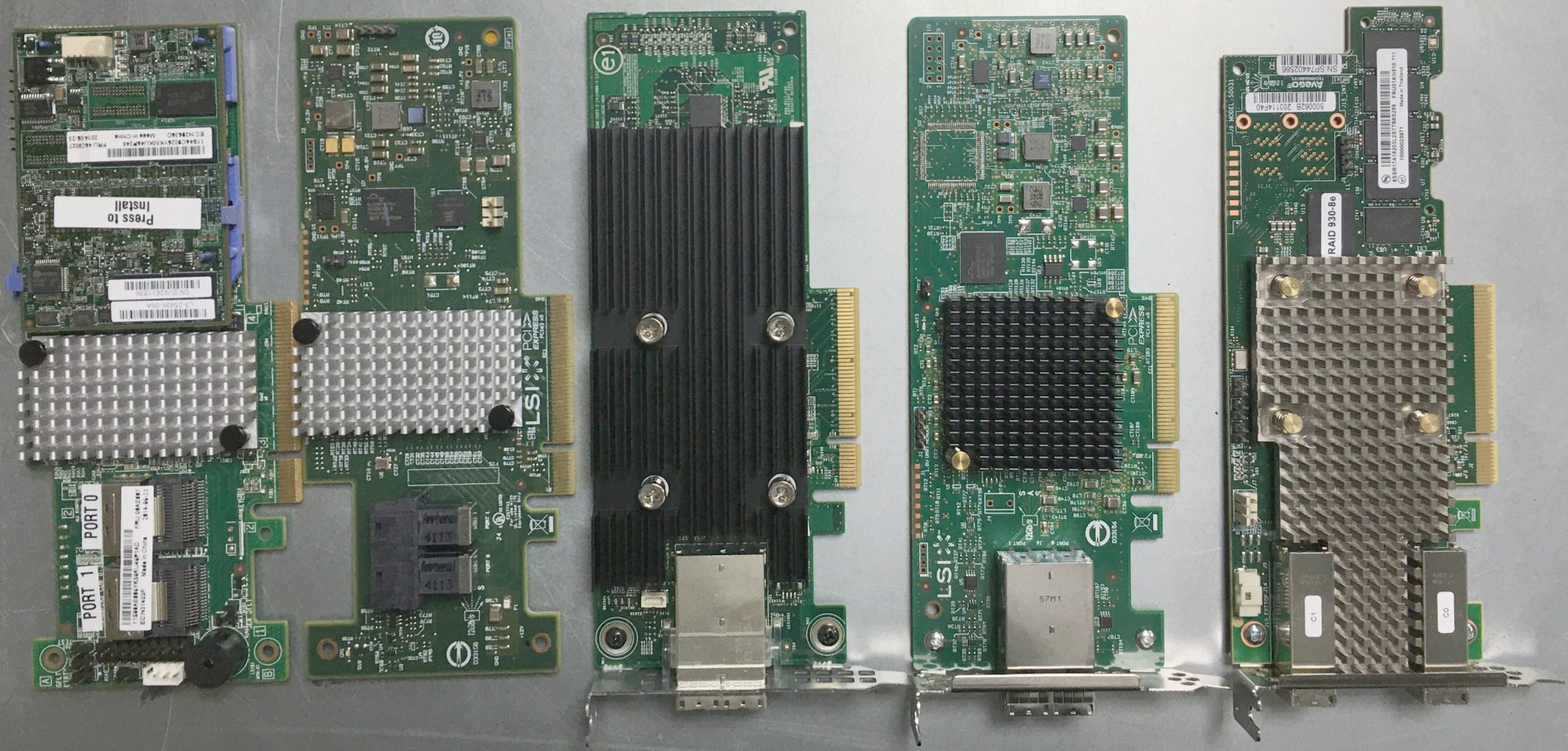

▲各式RAID陣列卡排排站，有內接式，也有外接式的
從上面可以看到，5張RAID卡裡面有3張是外接埠，2張是內接埠。因此後者可以搭配一張LinkReal LRFC4622 (12G SFF8644-SF8643)轉接卡，將內接轉成外接，以便可以進行測試。
▲此為內轉外的轉卡。將內接的SFF8643轉成外接的SFF8644規格
▲內接RAID卡，連接到此轉卡，再連接到外接的磁碟陣列櫃
4U級硬碟陣列櫃，可安裝60顆硬碟
簡單介紹一下，WD這款陣列櫃可以塞下共60台3.5″ SATA/SAS硬碟，內部有兩組IOM (IO Module)各管30顆硬碟。因採用特殊的風流設計，搭配後置的4組超大超快轉速的風扇，以讓前端後端與IOM都可以吹到冷風，達到全區散熱效果，更多細節可以參考官網說明。
來看一下內部吧!

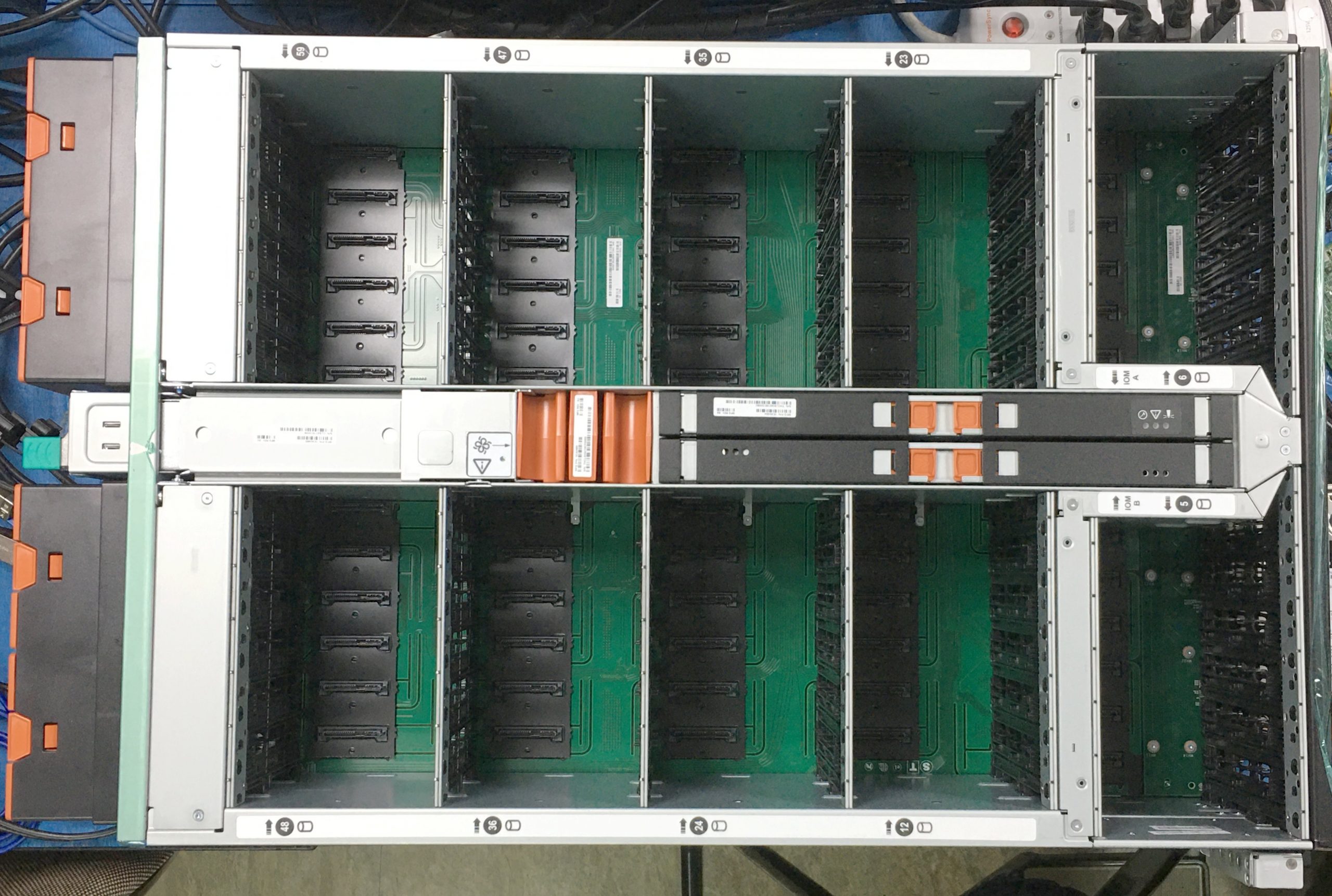

▲可裝60顆3.5″ SATA/SAS硬碟

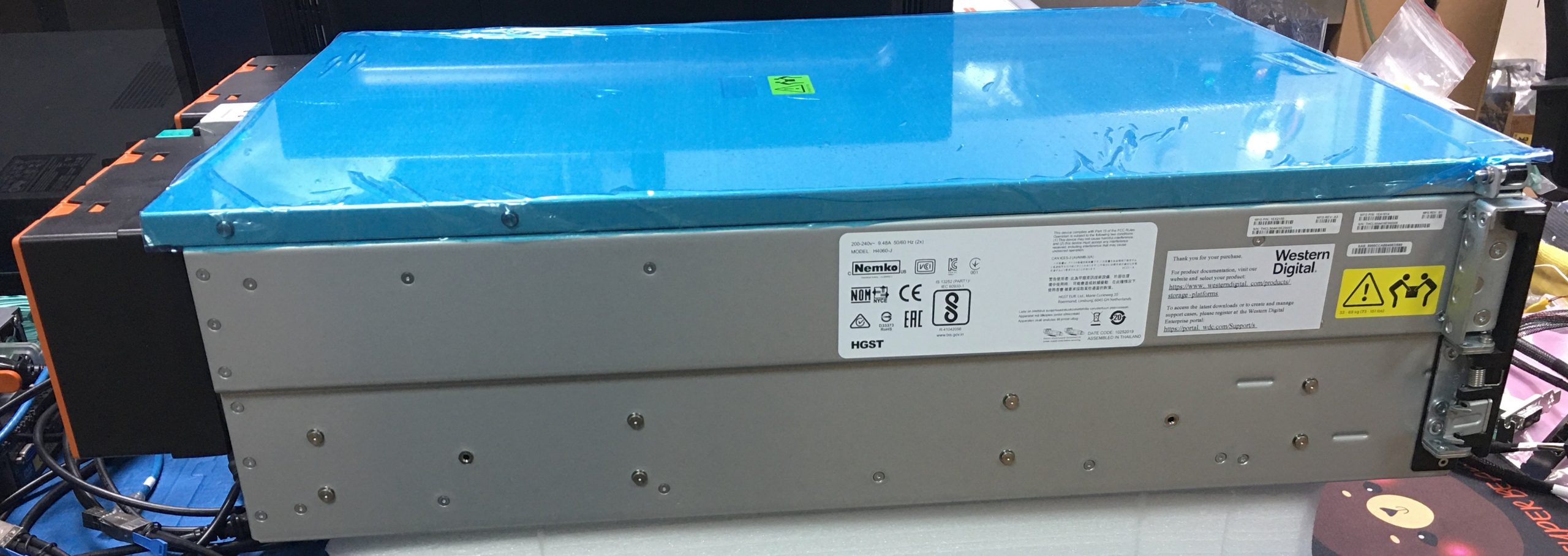

▲機櫃側面

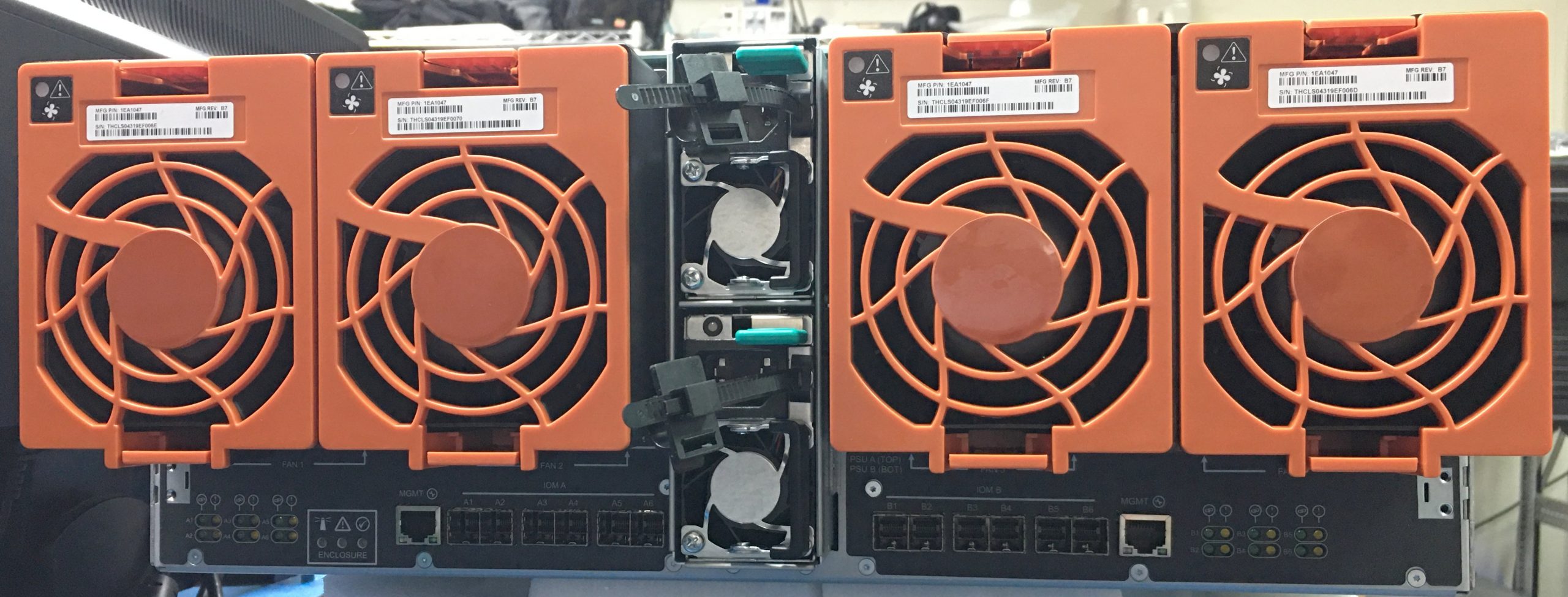

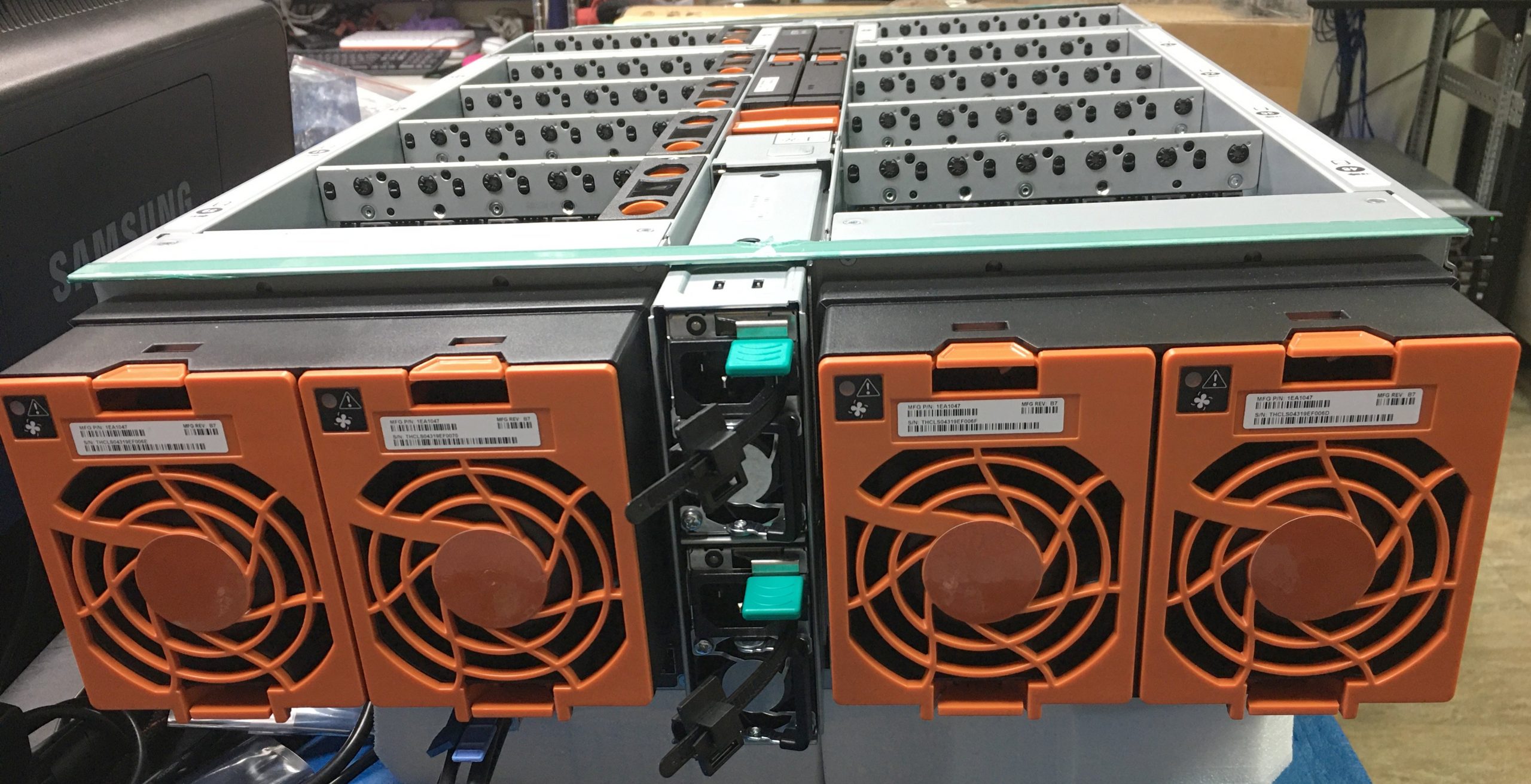

▲機櫃後側，4顆超大風扇，中間是2組可拆式PSU。下方則是各種連接孔

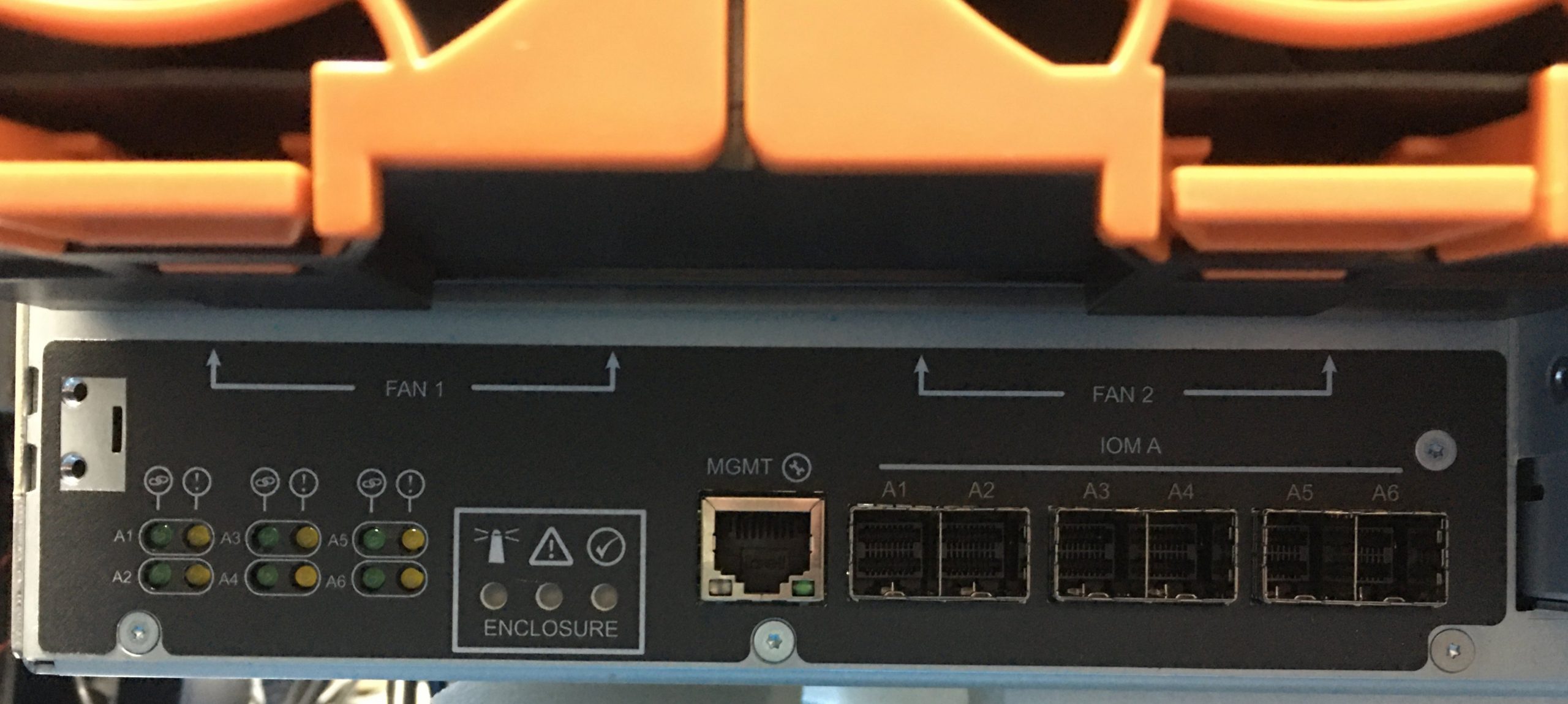

▲機櫃後側下方的連接孔左半部份，提供燈號、1組MGMT埠、6個SFF8644接頭 (右半部份也是一樣)

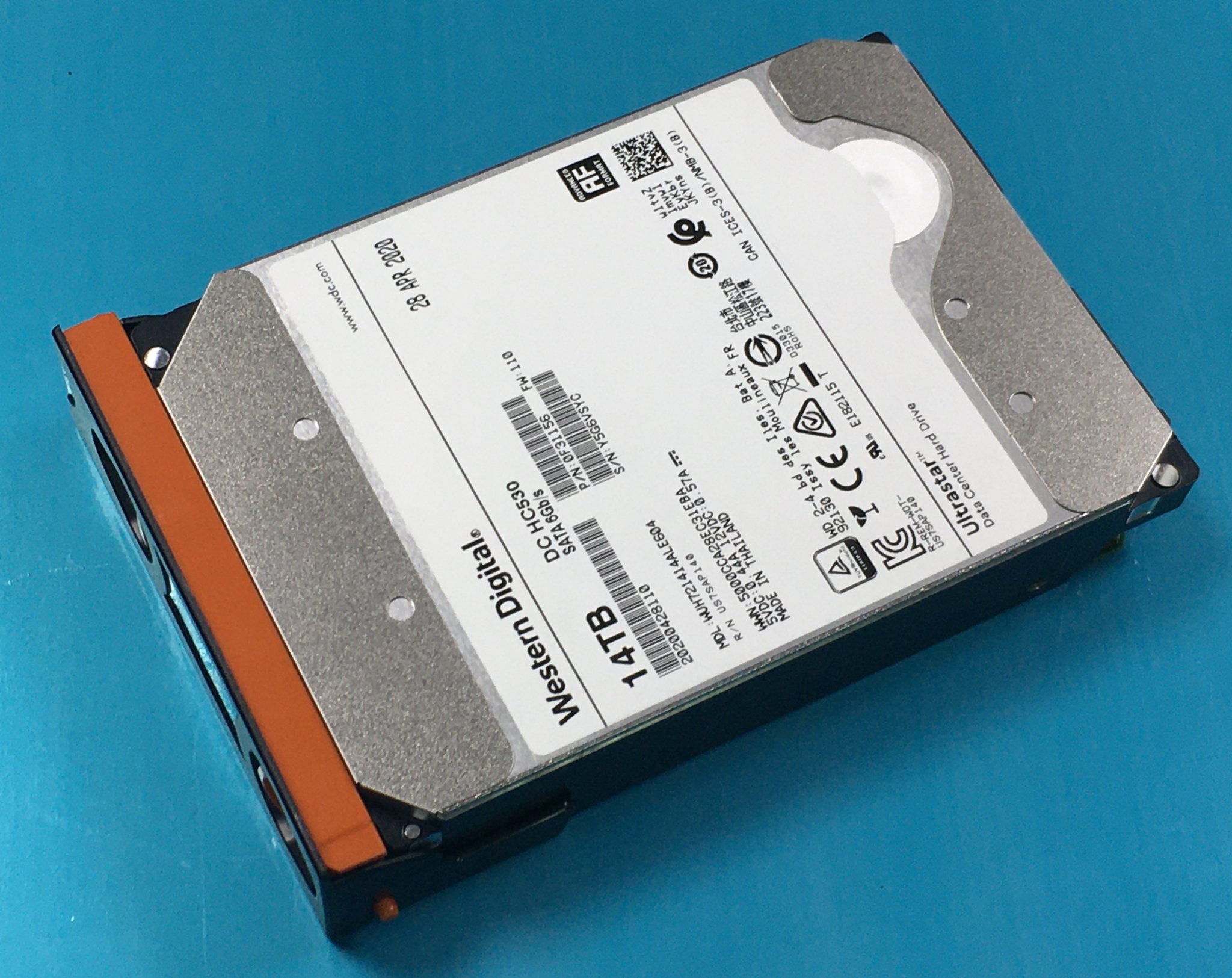

機櫃內硬碟，則是置放WD DC HC530 14TB，還有WD DC HC320 8TB等高容量硬碟，OSSLab以此兩顆主要硬碟，來測試各種陣列卡在搭配此陣列櫃之下，各硬碟的運作狀況。

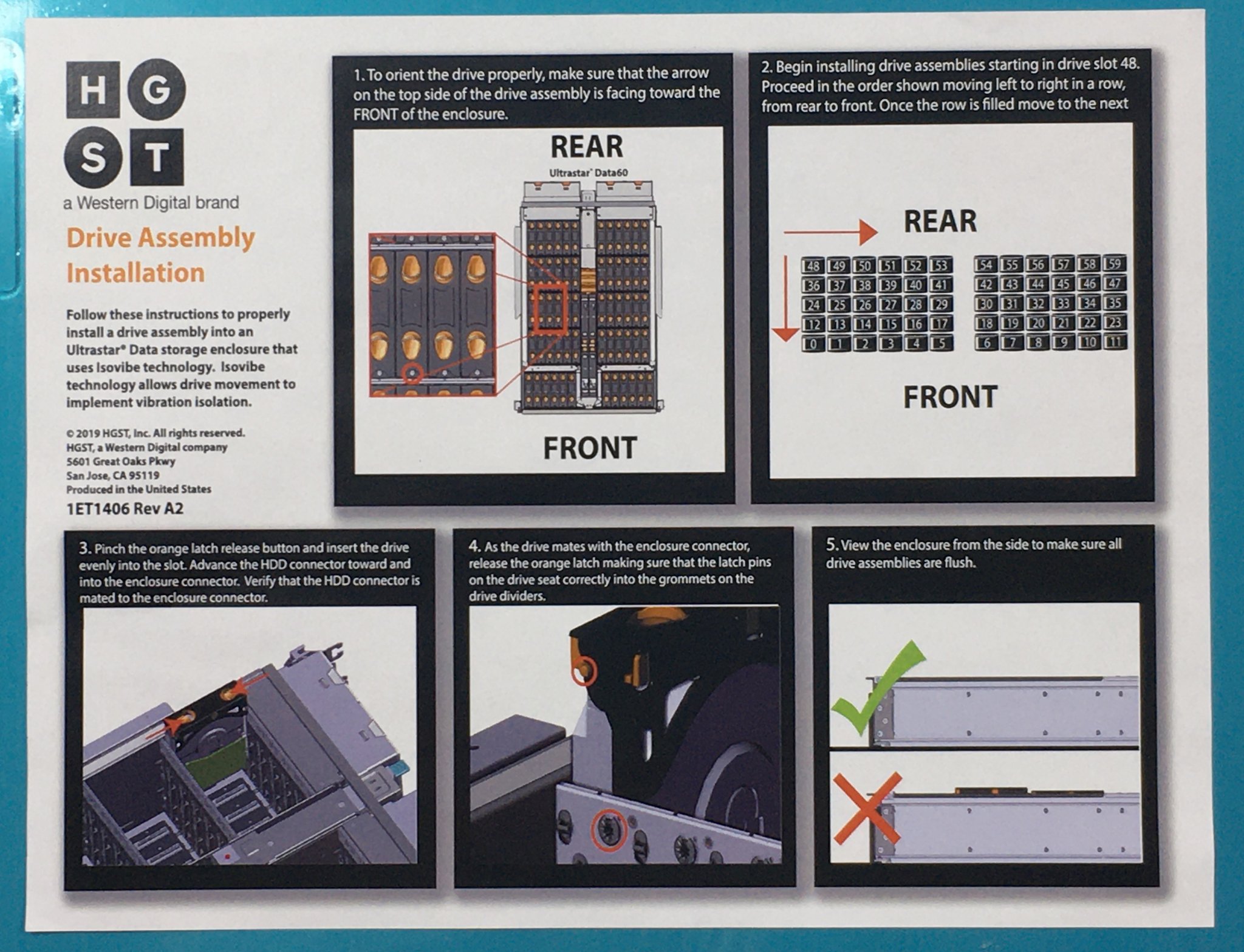

▲說明書的簡易安裝說明

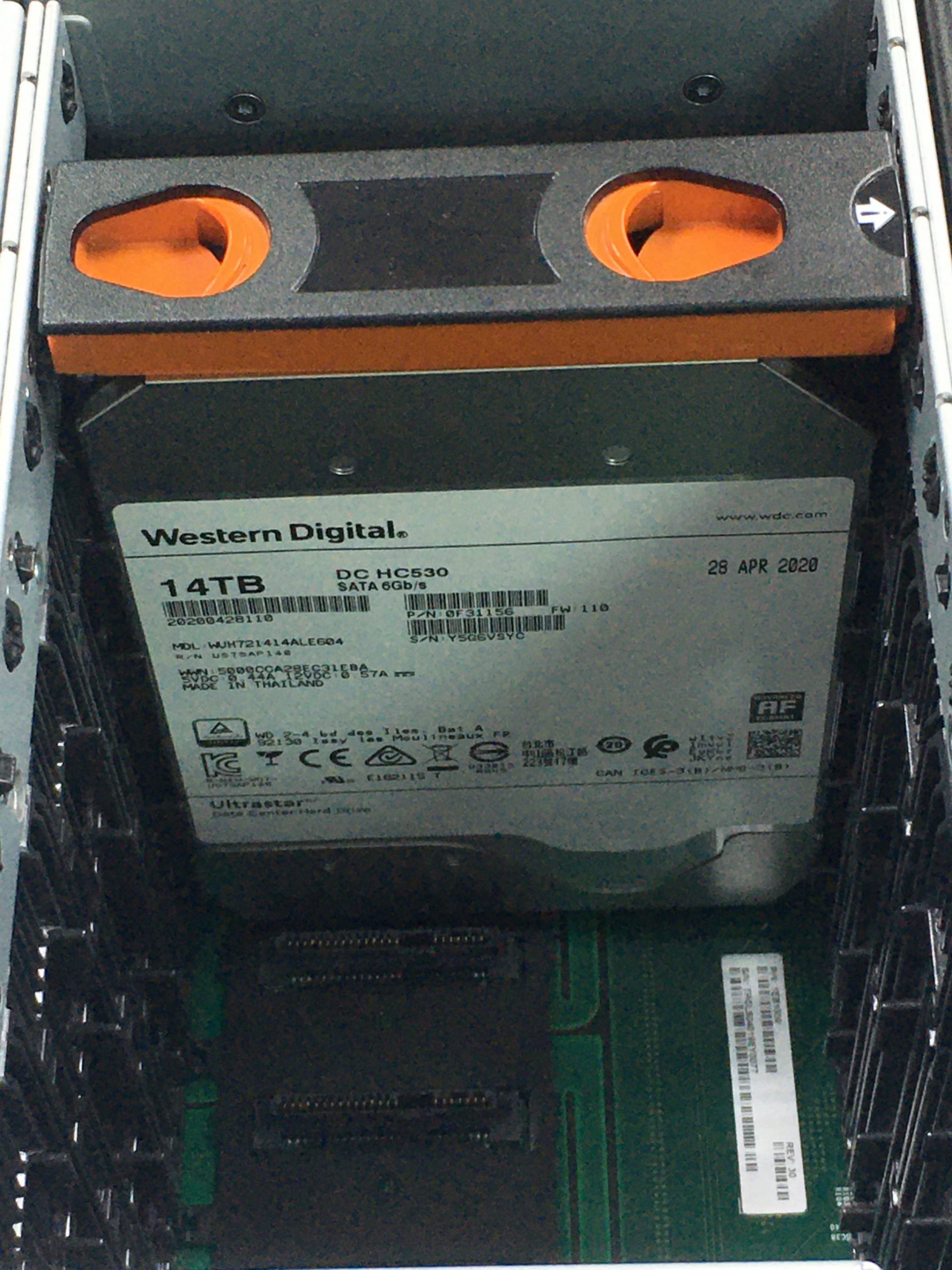

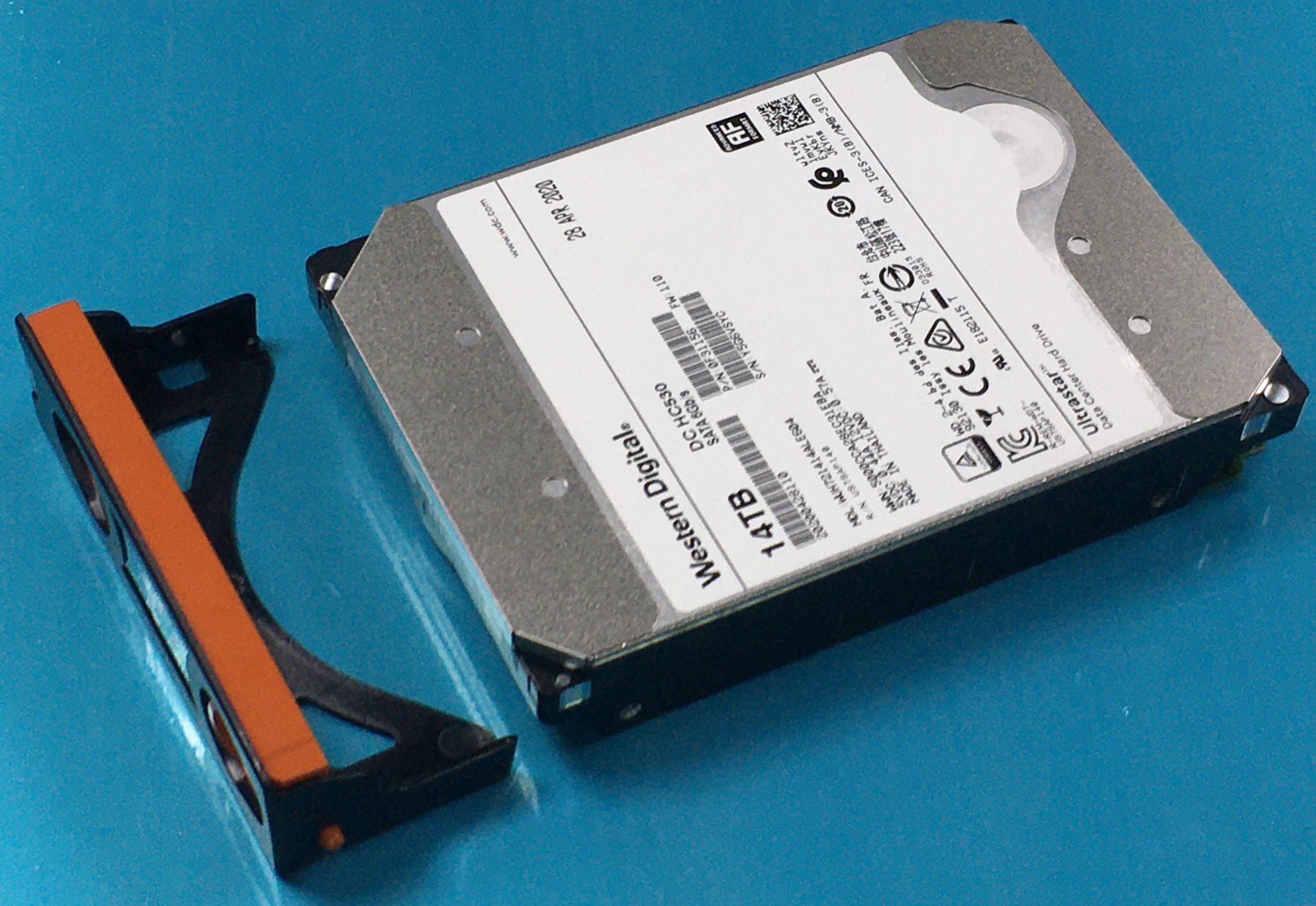

▲硬碟安裝至該陣列櫃前，先裝上這個小架子

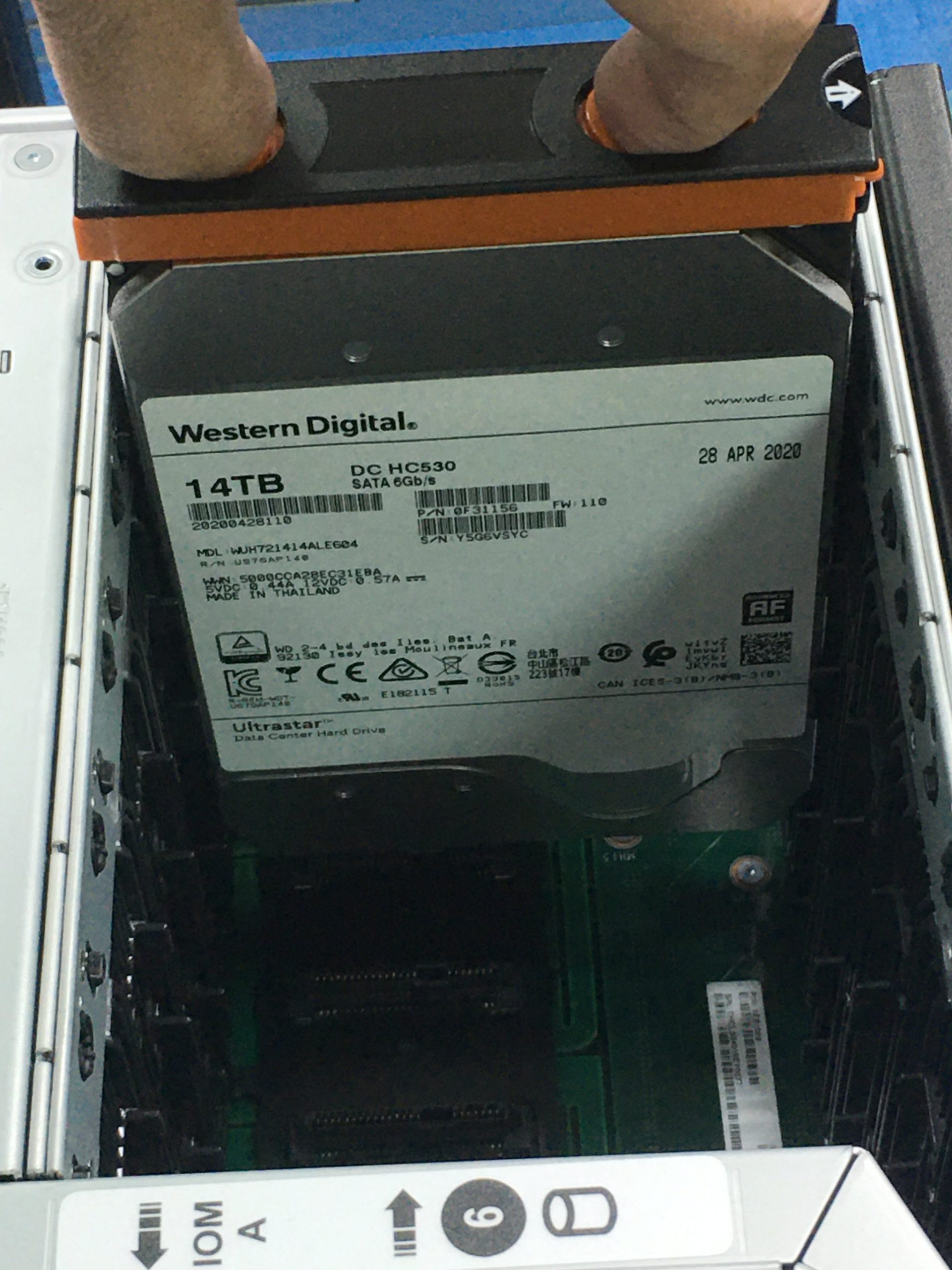

▲接著就是抓取兩個卡扣，將硬碟垂直擺放裝入機櫃內，並確定有與連接埠連接上
各等級陣列卡輪番上陣，看是否能驅動這隻大野馬
如前述，由於WD這款陣列櫃有限定可以搭配的陣列卡，我們OSSLab就拿手上有的主流陣列卡，來測試看看。外接卡就直接用SFF8644連接線來連到陣列櫃。內接卡就以轉卡方式，將內接轉外接以連接陣列櫃。
▲在伺服器上，轉上RAID卡，並連接至WD Ultrastar Data60陣列櫃
以下就來測試這款陣列櫃，和5張陣列卡的相容性吧!

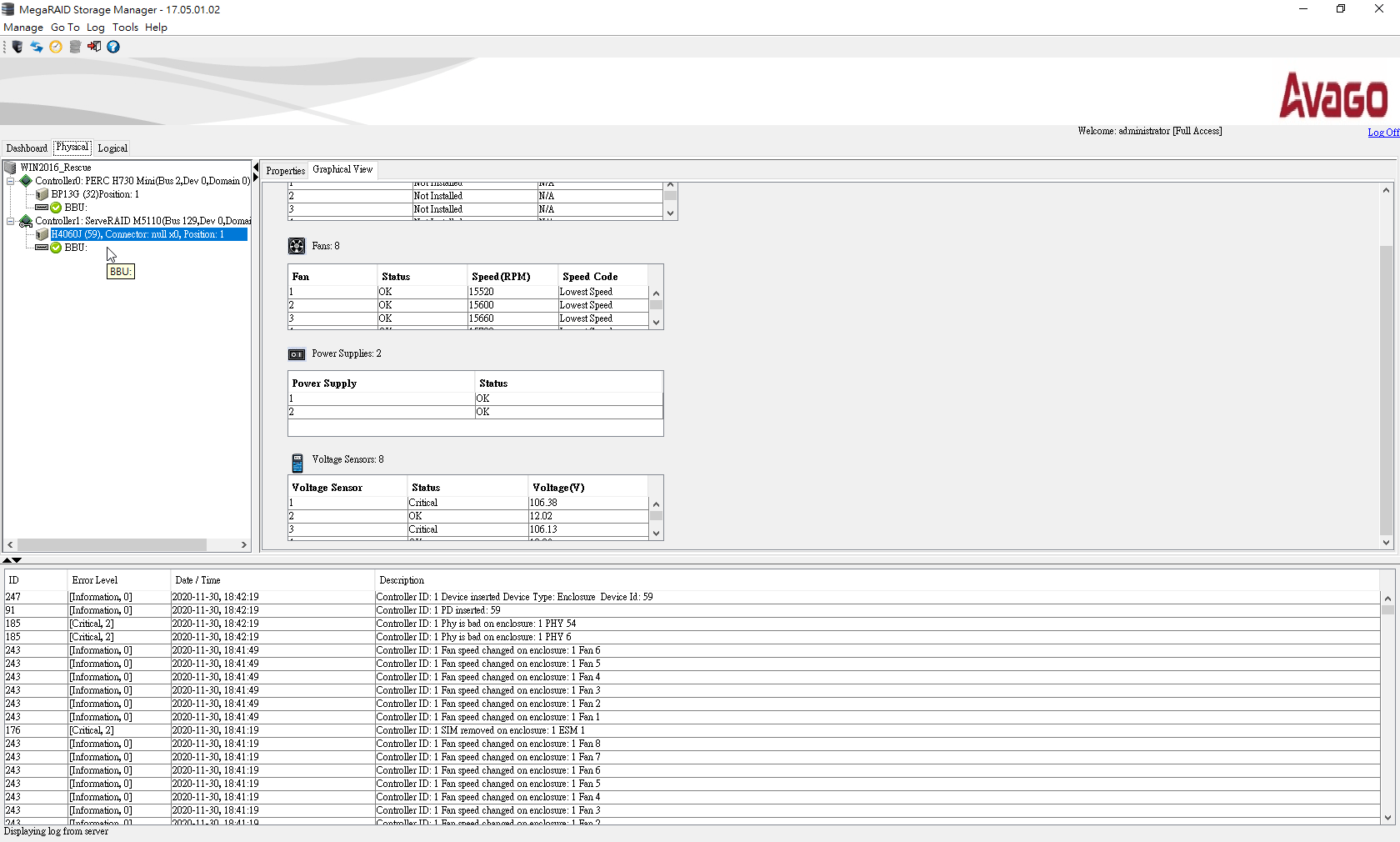

▲IBM M5110可以偵測到該Enclosure，但沒有偵測到HDD

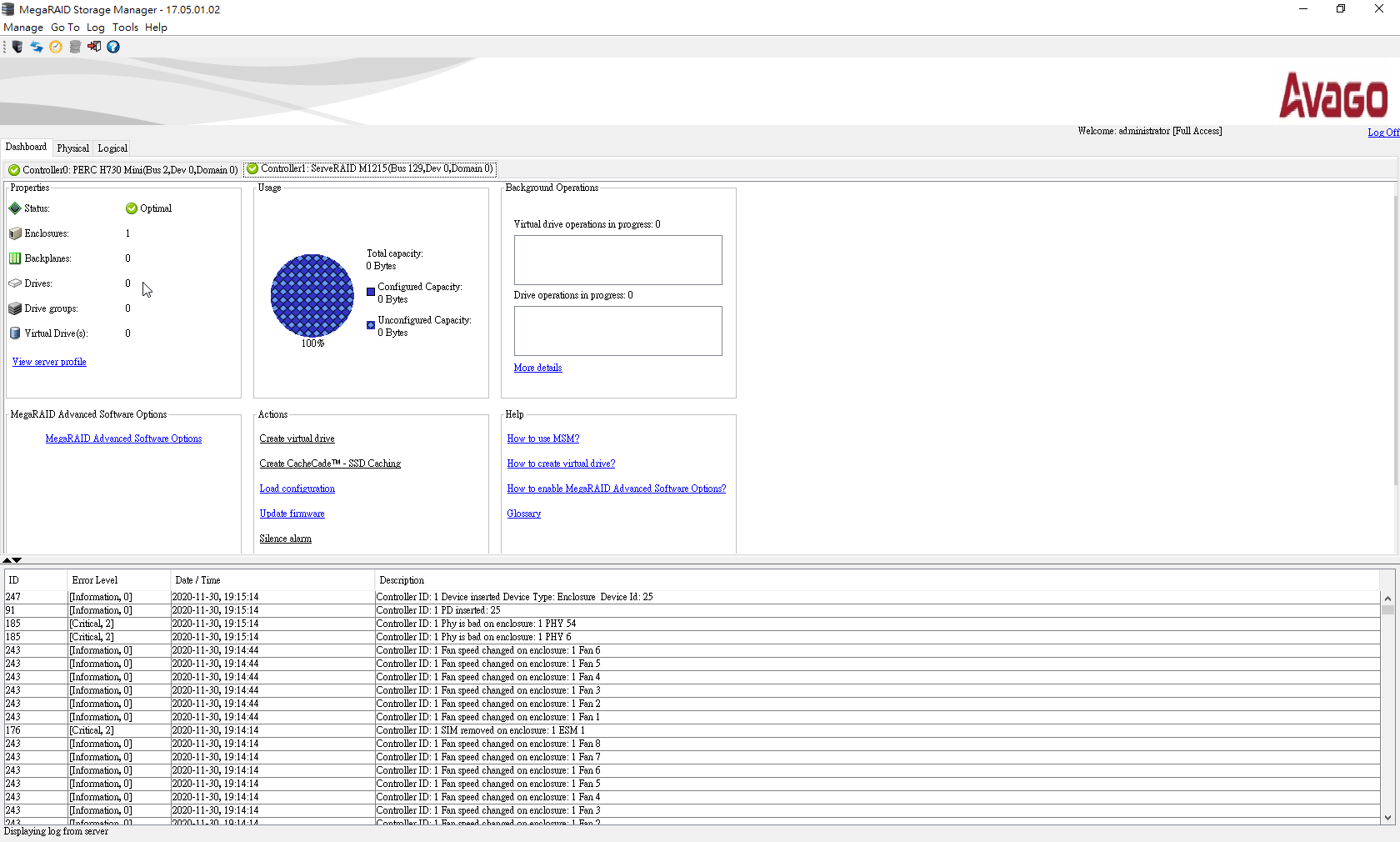

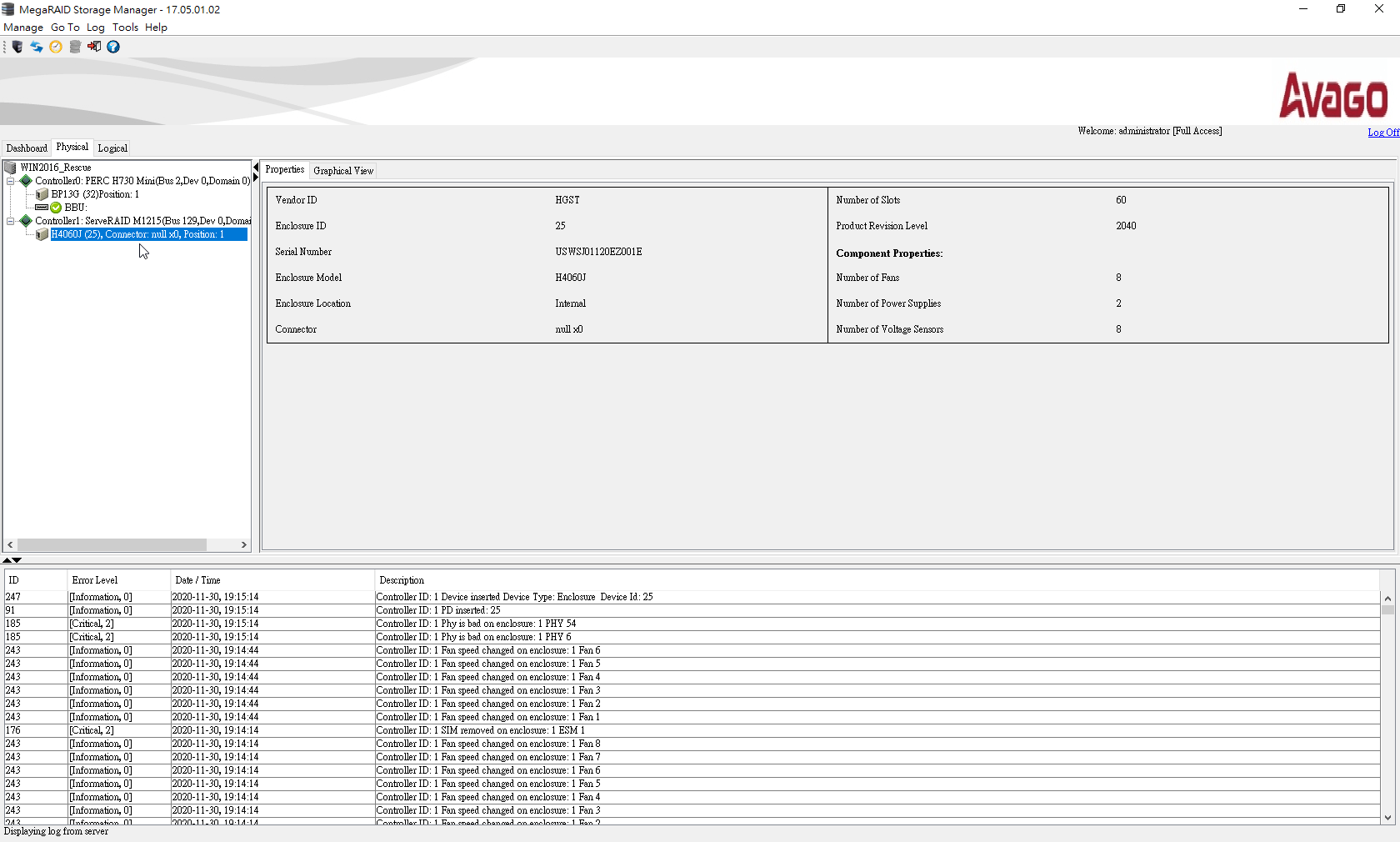

▲IBM M1215可以偵測到該Enclosure，但沒有偵測到HDD

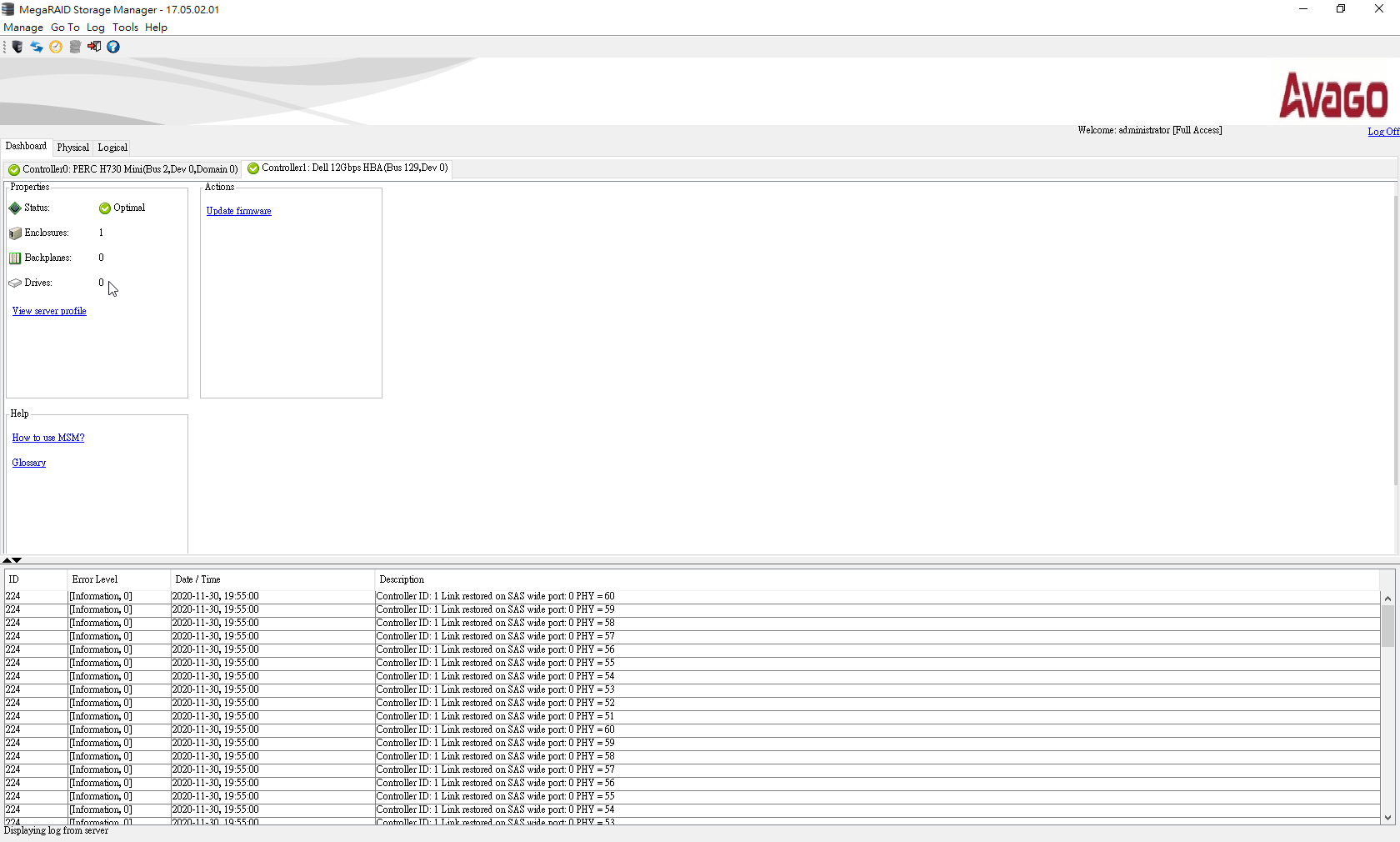

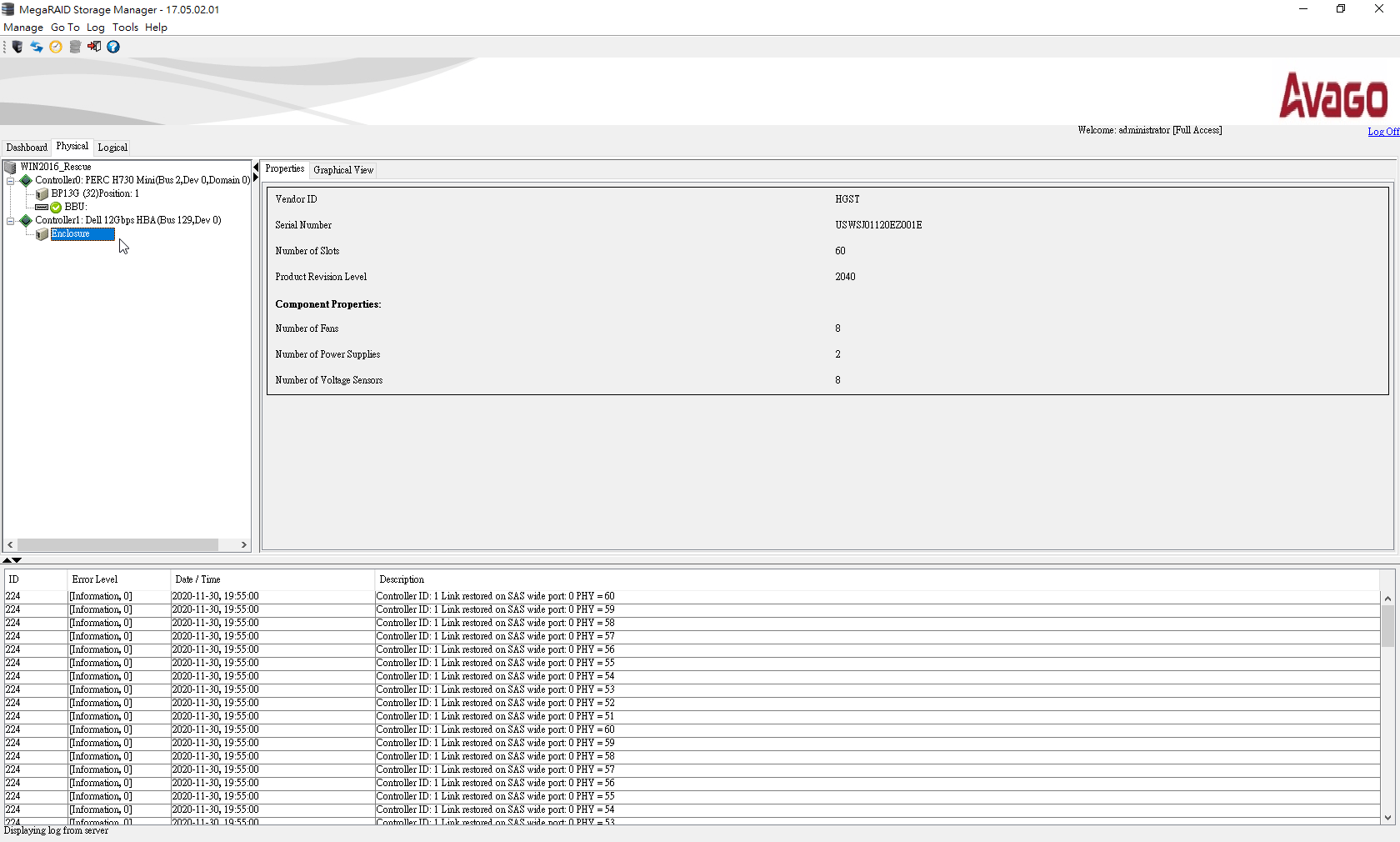

▲Dell 12Gbps SAS HBA可以偵測到該Enclosure，但沒有偵測到HDD

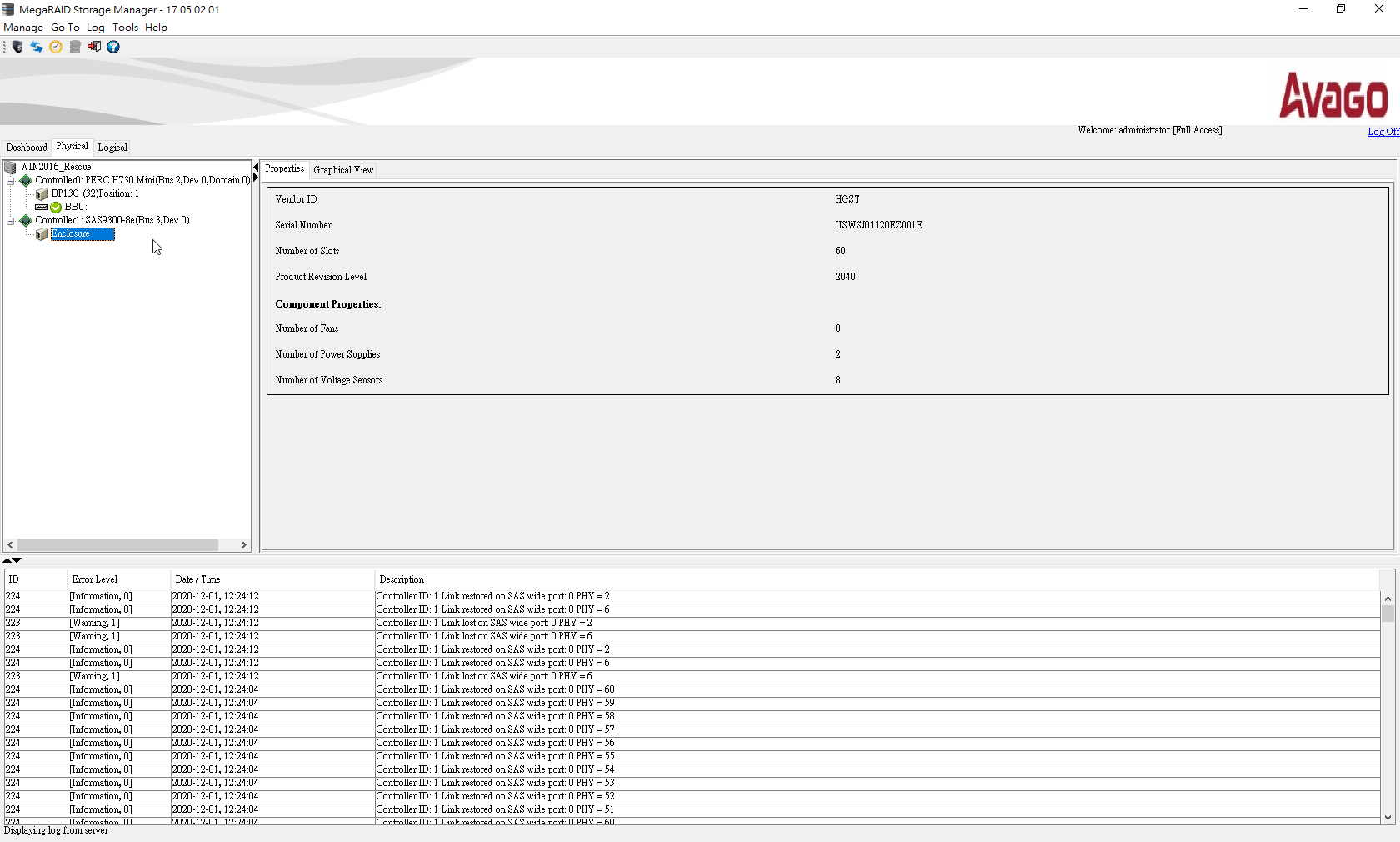

▲LSI/Broadcom 9300-8e同樣可以偵測到該Enclosure，但沒有偵測到HDD

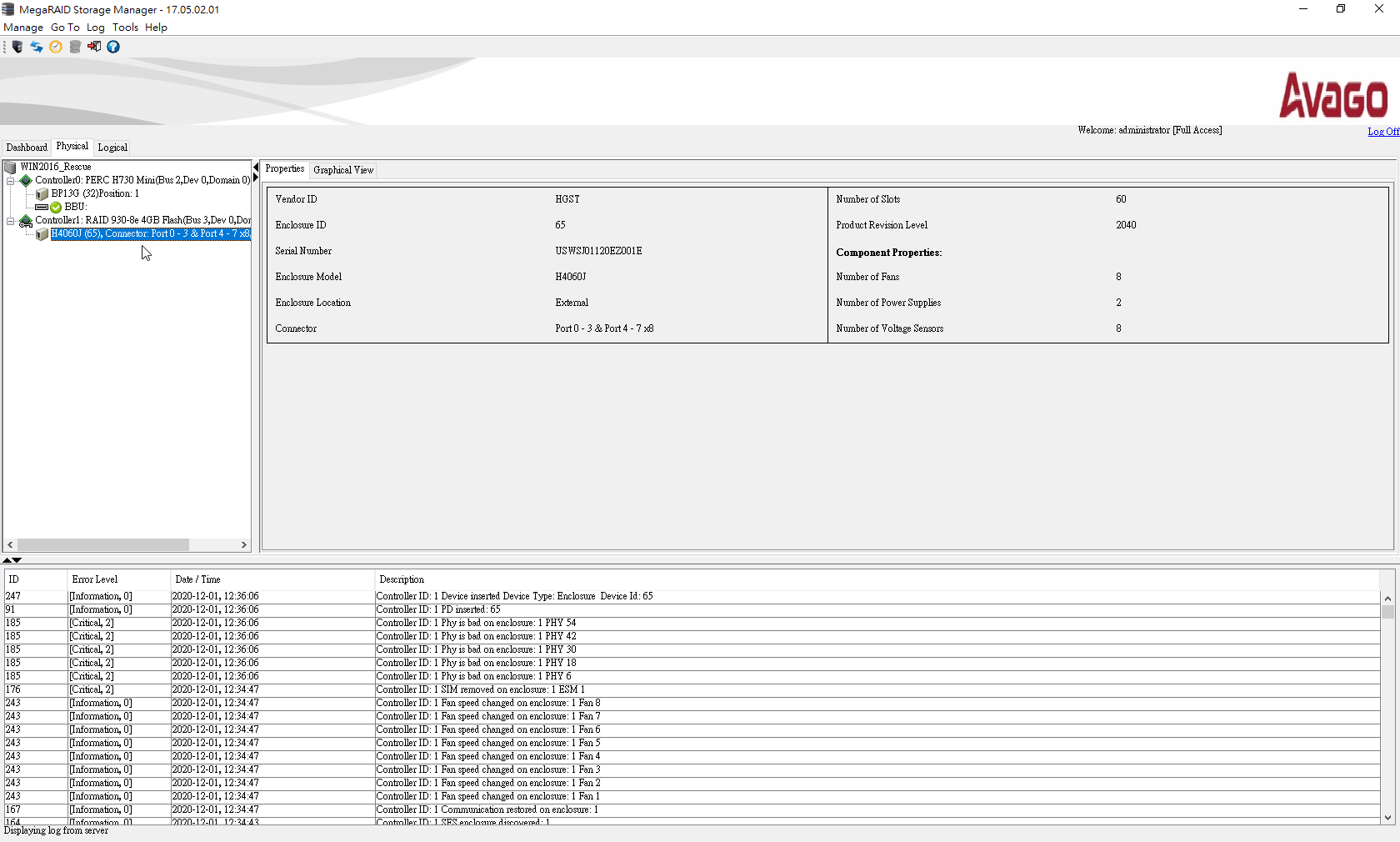

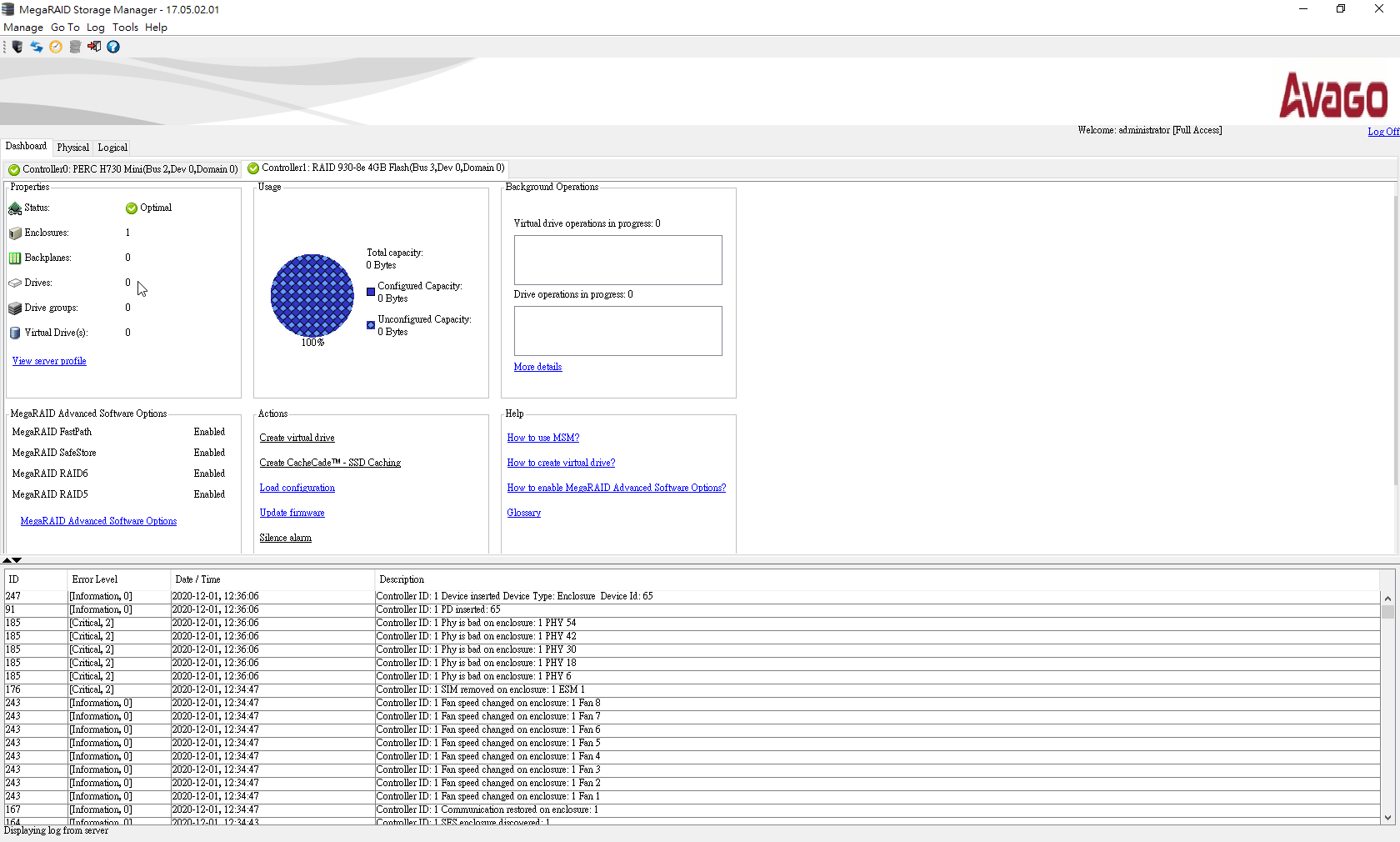

▲Lenovo 930-8e同樣可以偵測到該Enclosure，但沒有偵測到HDD，部份錯誤訊息還會顯示Phy Error (表示不相容)
看樣子，5張卡都有認到外接陣列櫃，但好像都抓不到硬碟。多試了幾次，各種排列組合之後，都是一樣的結果。
本次的硬碟陣列櫃相容性測試結果如下：
|
介面卡 |
規格 |
內接/外接 |
UltraStar Data60陣列櫃認到 |
陣列櫃內硬碟認到 |
|
IBM M5110 |
6Gbps SATA/SAS |
內 轉 外 |
Yes |
No |
|
IBM M1215 |
12Gbps SATA/SAS |
內 轉 外 |
Yes |
No |
|
DELL 12Gbps HBA |
12Gbps SATA/SAS |
外 |
Yes |
No |
|
LSI 9300-8e |
12Gbps SATA/SAS |
外 |
Yes |
No |
|
Lenovo 930-8e |
12Gbps SATA/SAS |
外 |
Yes (有顯示Phy錯誤訊息) |
No |
小結
這次的測試，OSSLab拿出了許多法寶，結果還是無法認到這些大容量硬碟。但有可能是因為是陣列櫃內部的IOM (IO Module)的韌體不相容，或是硬碟韌體無法匹配，導致上述測試都認不到硬碟。
但有趣的上述的WD 14TB和WD 8TB氦氣碟，在我們目前服役中的外接陣列櫃，都是可以正常認到且運作的。因此，在幫客戶量身訂做各種解決方案時，我們會用心測試各種搭配狀況，提供最好且能用的方案，讓客戶買回去時可以安心使用。雖然這次的測試結果暫時以失敗告終，但是我們還是會繼續找出各種問題，以及更好的搭配方式，來讓客戶使用到最棒的產品組合。因此，就讓OSSLab來幫各位客戶打造最佳的伺服器儲存解決方案吧!
