當拿到故障硬碟時候,其實要判定硬碟是否硬體損壞,韌體損壞.或是一起損壞.還是碟片上的壞軌.硬體部位上又有,PCB ,磁頭,馬頭都是需要經驗跟技術判定.

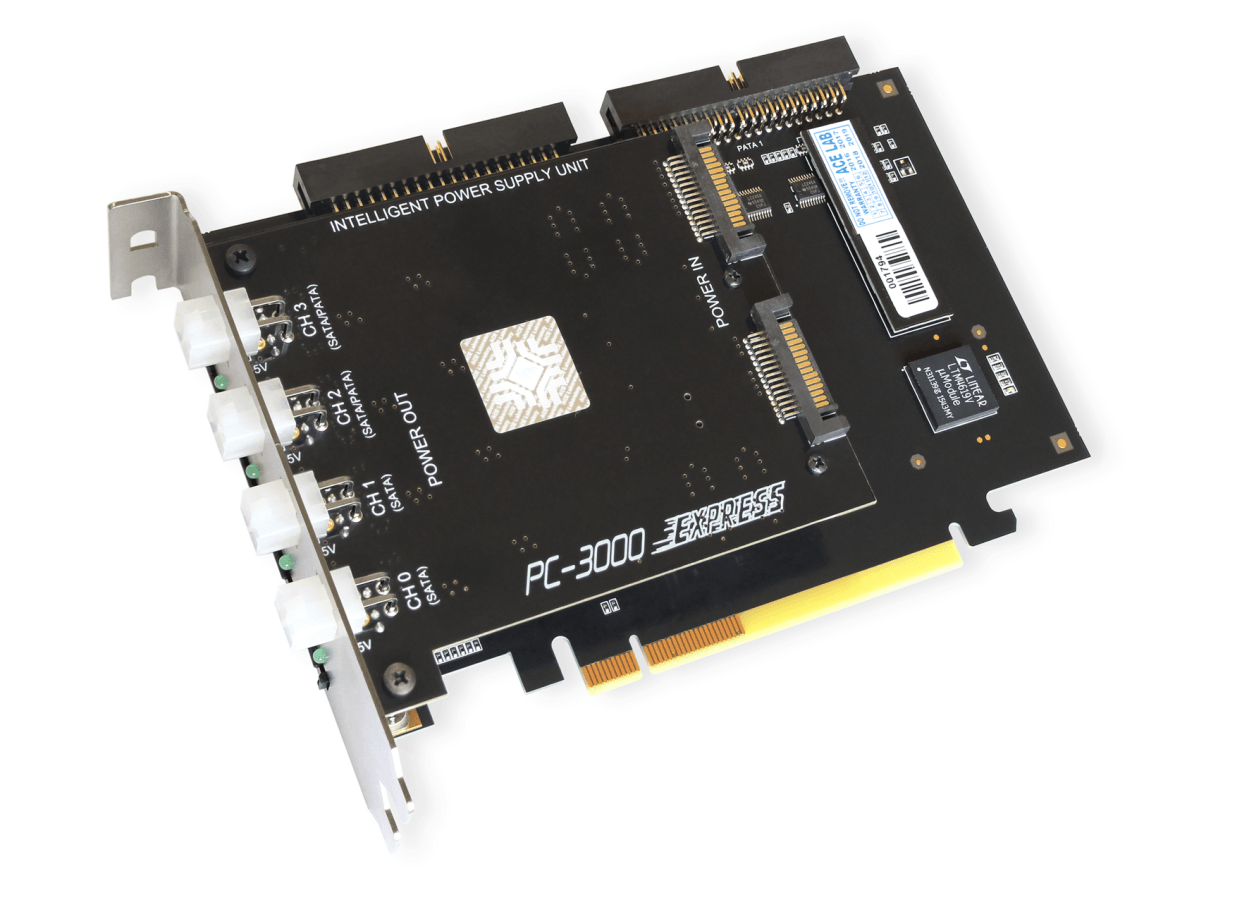

ACELab  Blog 公開使用硬碟電流檢測來分析硬碟硬體損壞狀況
若有DIY 電流計 原理上應該都通用

注意 若硬碟有明顯異音 請立刻斷電 不要做電流測試

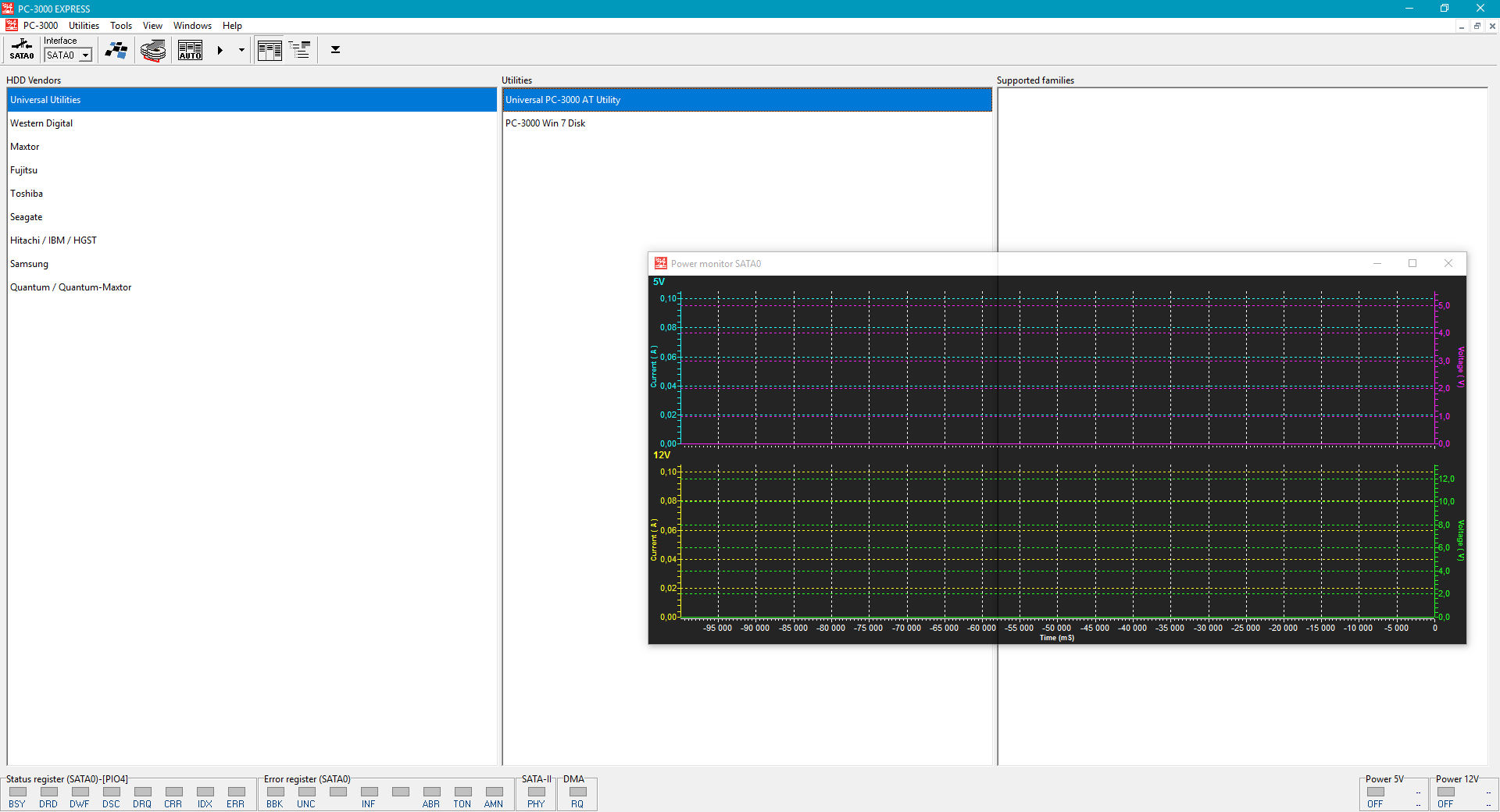

電源監控

下面電壓以不同顏色來區別

5V graph

  • Current (A)

 12V graph  (像2.5 就不會有12V電流)

  • Current (A)

X為 電流 ,Y 為時間

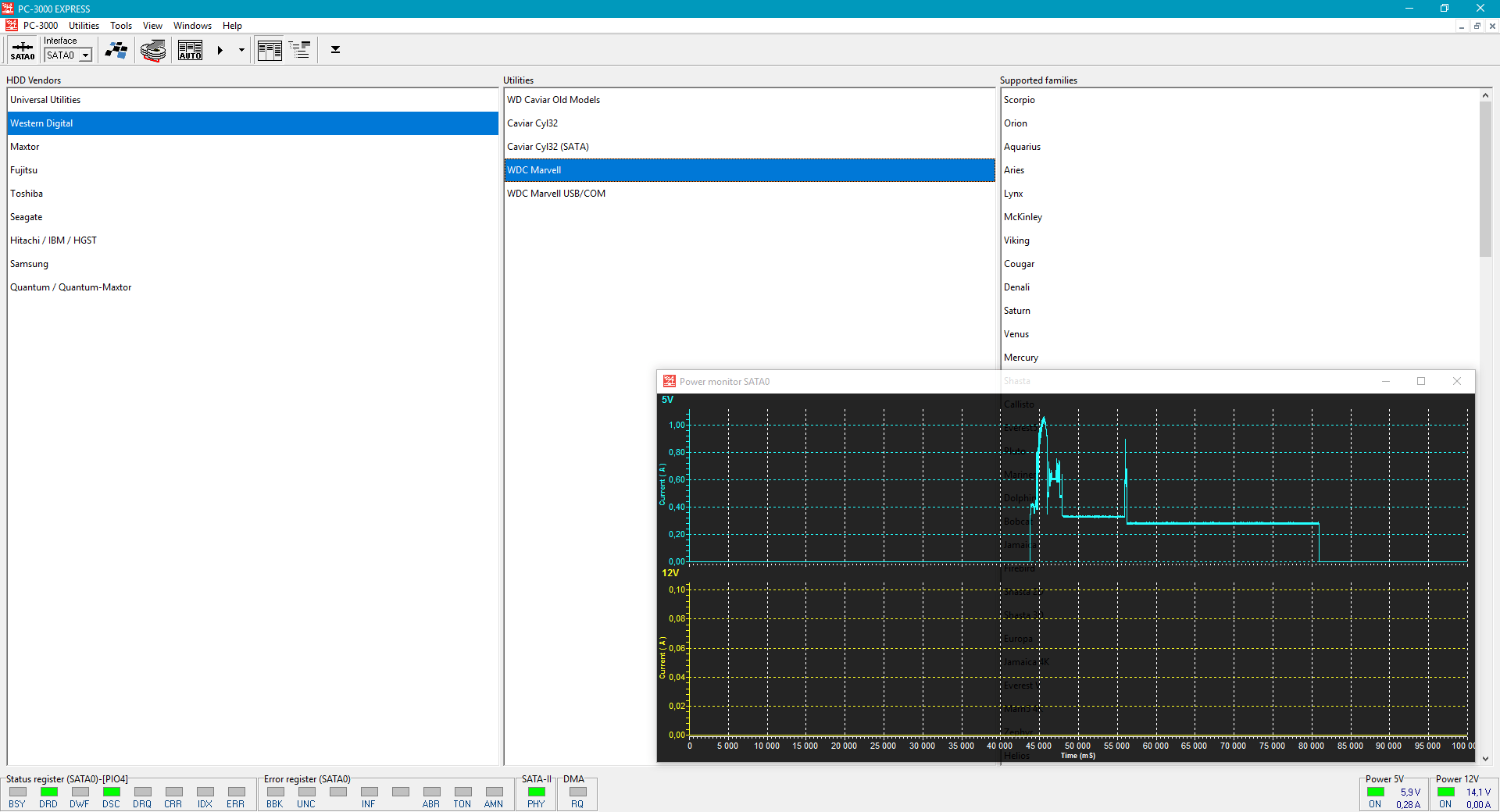

接上一顆一般的 2.5″ WD3200BEVT 硬碟並觀察他的電流。

通電後,硬碟開始轉動馬達,因為電機馬達啟動跟磁頭移動到定位 瞬間電流拉高。到了 ATA Ready 的狀態,電流開始下降:

硬碟啟動與ready狀態

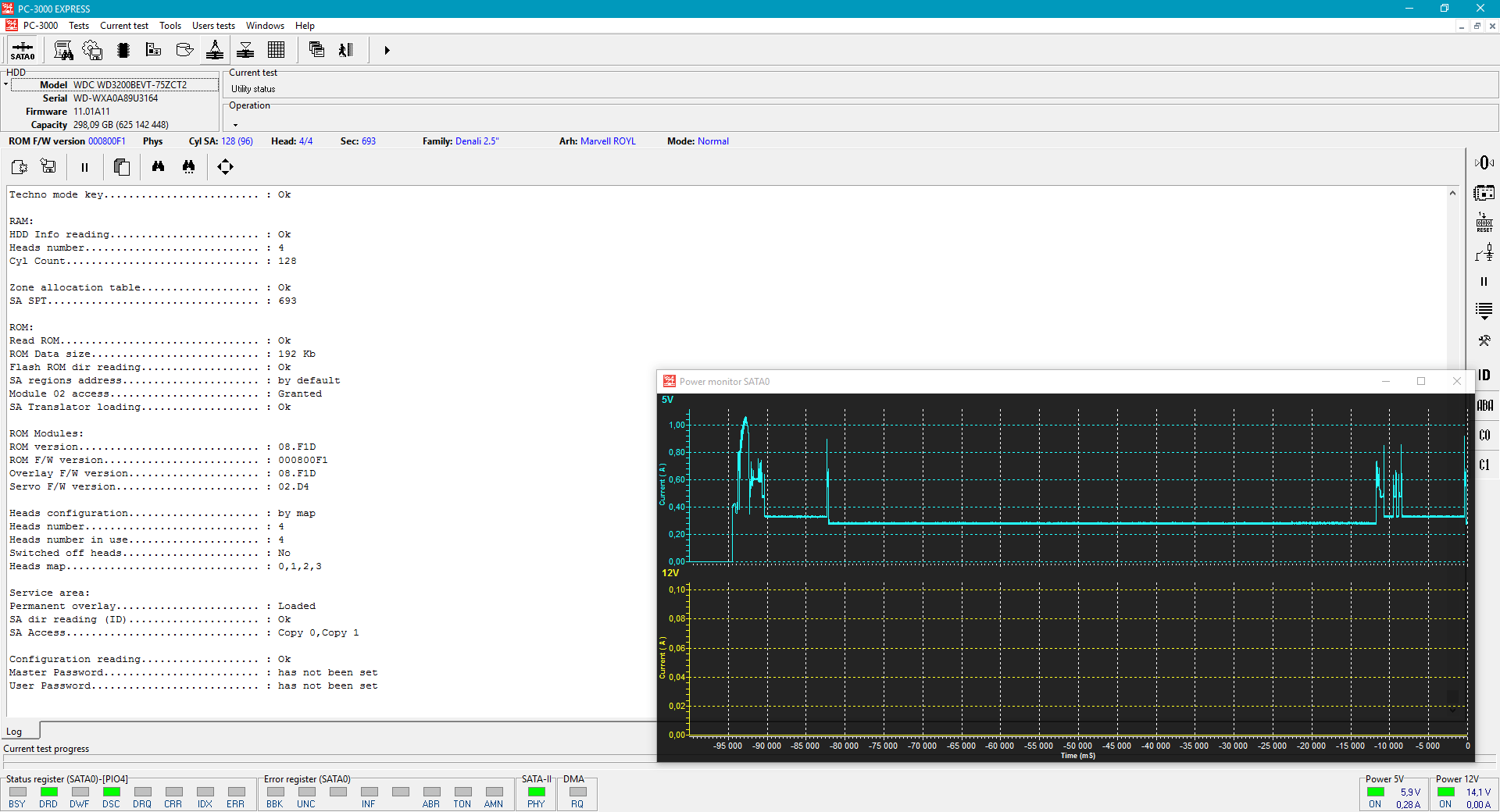

讀取硬碟韌體時候 類似資料讀取.磁頭會移動,電流小幅度上升。這顆硬體應該正常,沒有任何問題:

程式初始化

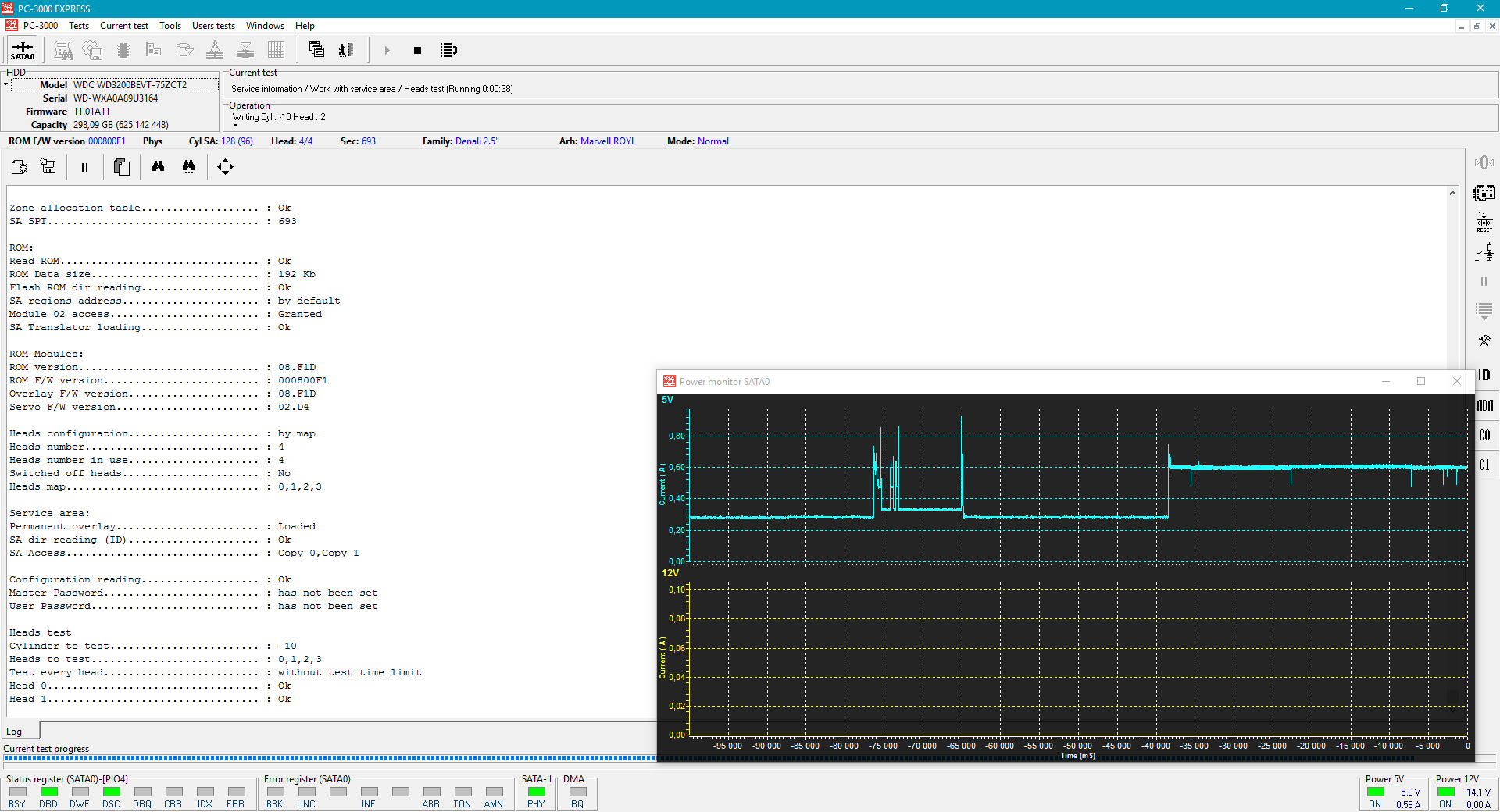

開始磁頭測試後,電流更大,因為磁碟正在移動磁頭並開始讀取與寫入的動作:

讀取頭測試

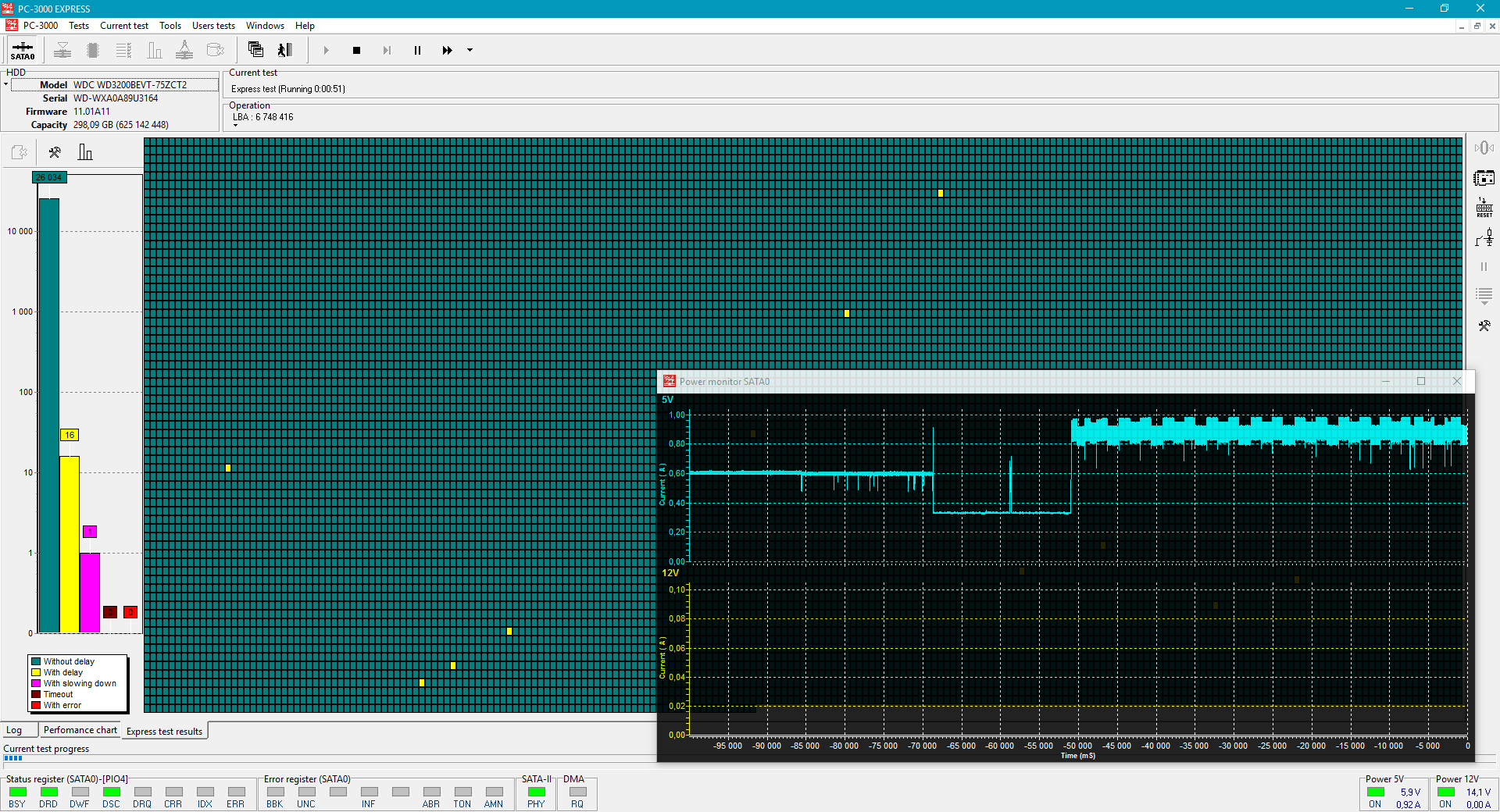

最後,大量的磁碟使用狀況下(像是驗證測試加上複雜的演算操作),電源能耗來到最大值!細線的下降區就是磁碟扇區的讀取延遲(黃色與紫色):

扇區讀取測試 電流顯示

這樣對於硬碟硬體狀況判定 有更精準與直覺的數據

一些例子

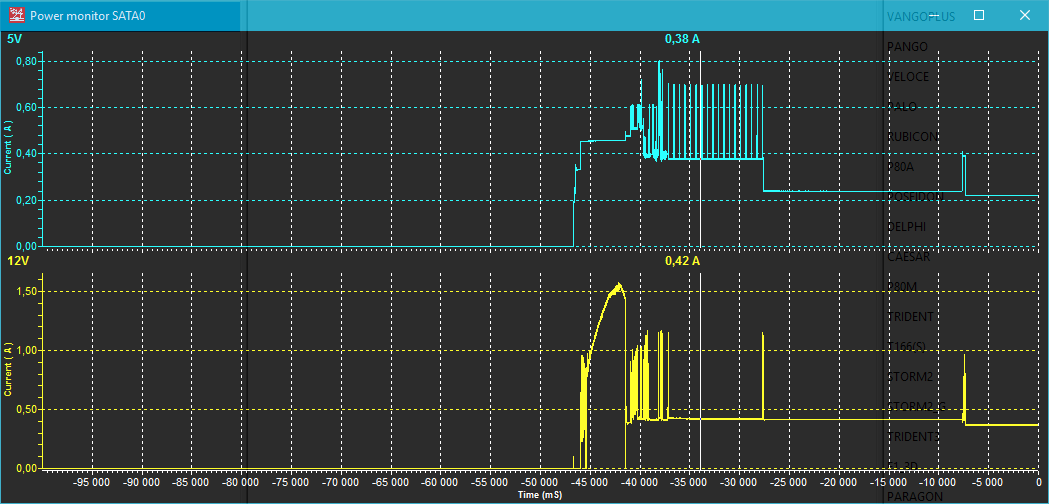

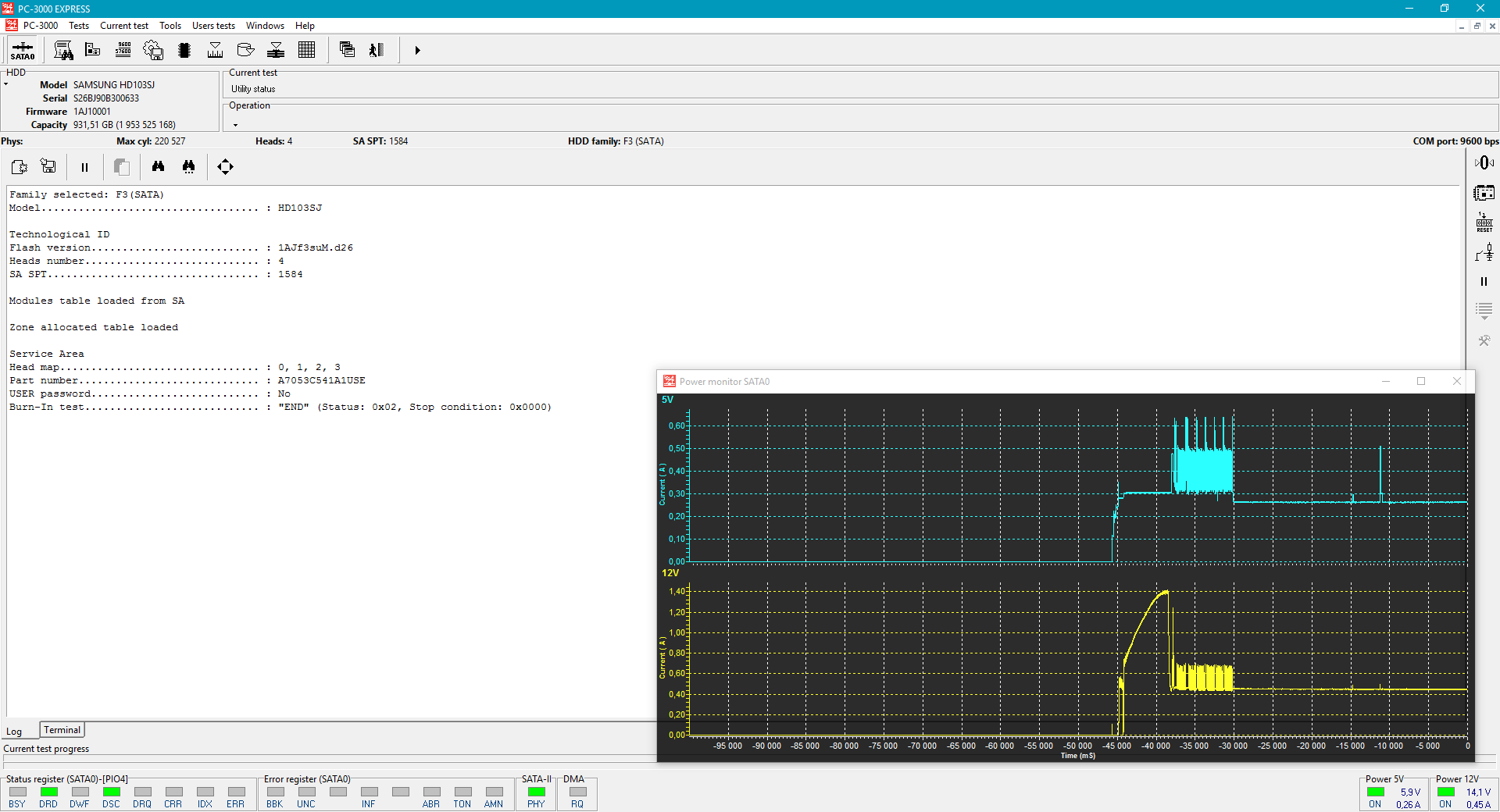

3.5″ Samsung HD103SJ。狀況良好

一般 3.5″ 磁碟初始化

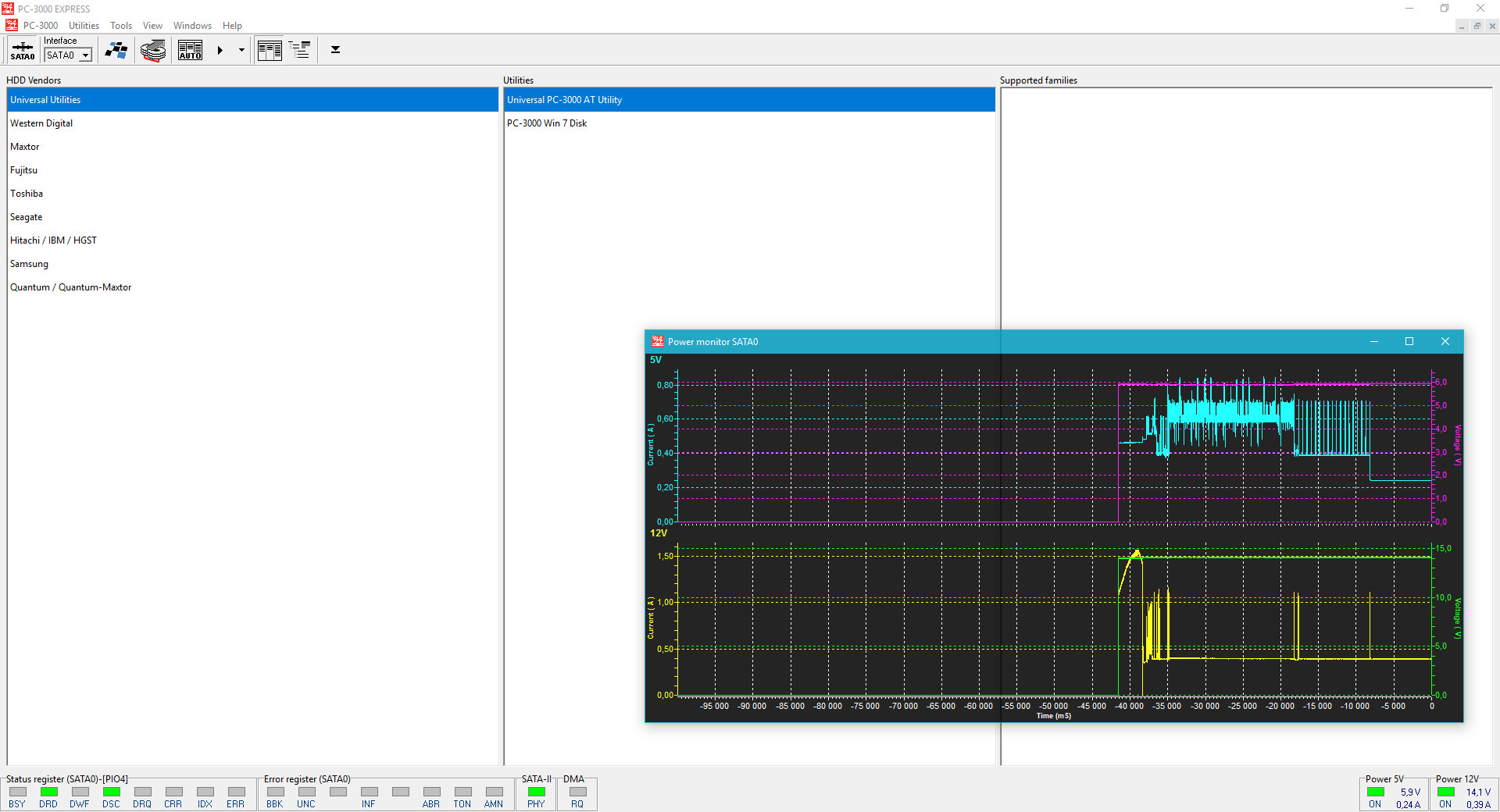

3.5″ ST2000DM001 (Grenada)。(磁頭狀況不佳)

花了很長的時間到 ATA  訊號Ready狀態 (約 20 秒)

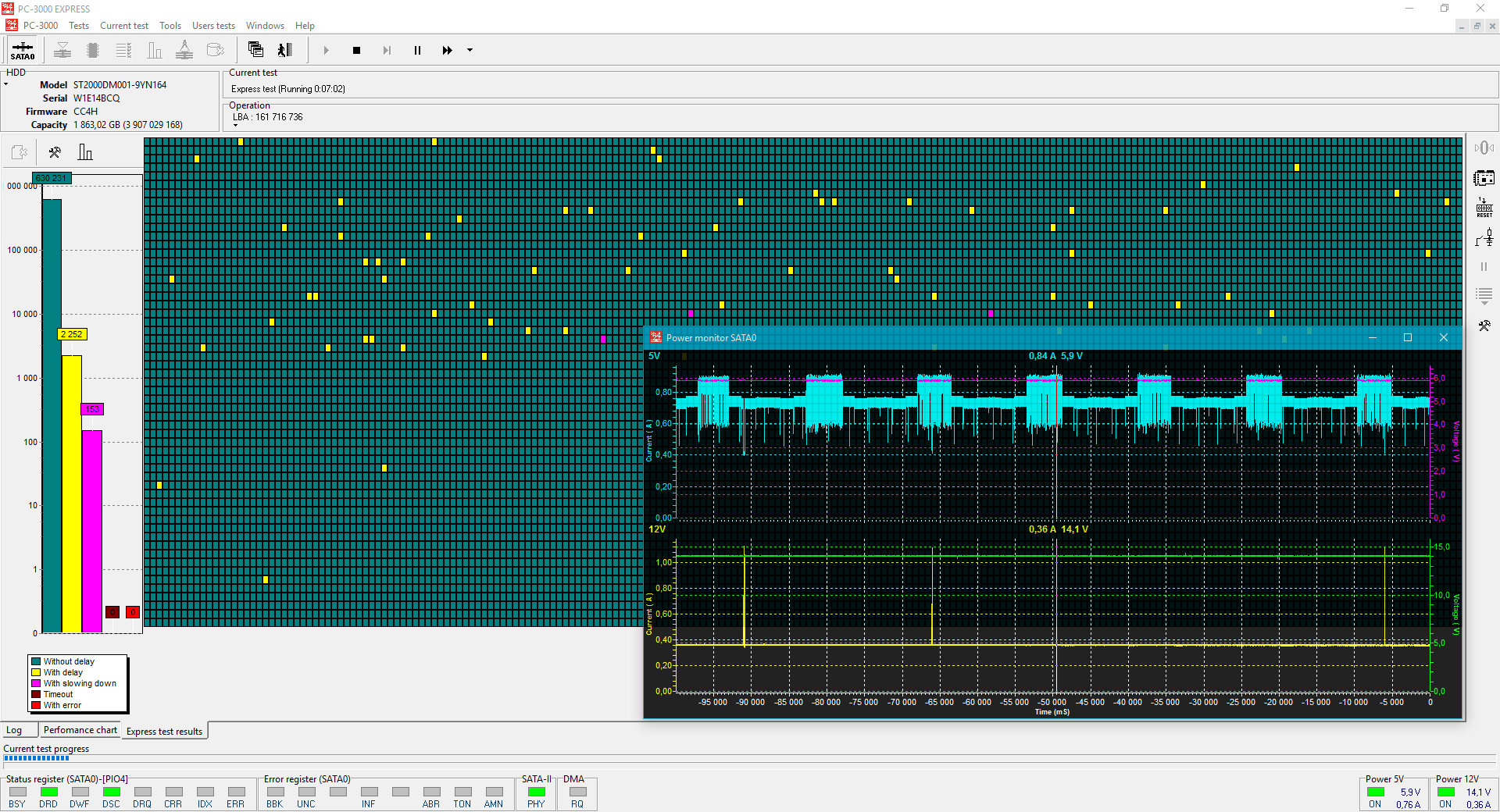

當不好的磁頭讀取表面時電源能耗上升(黃色的區域)

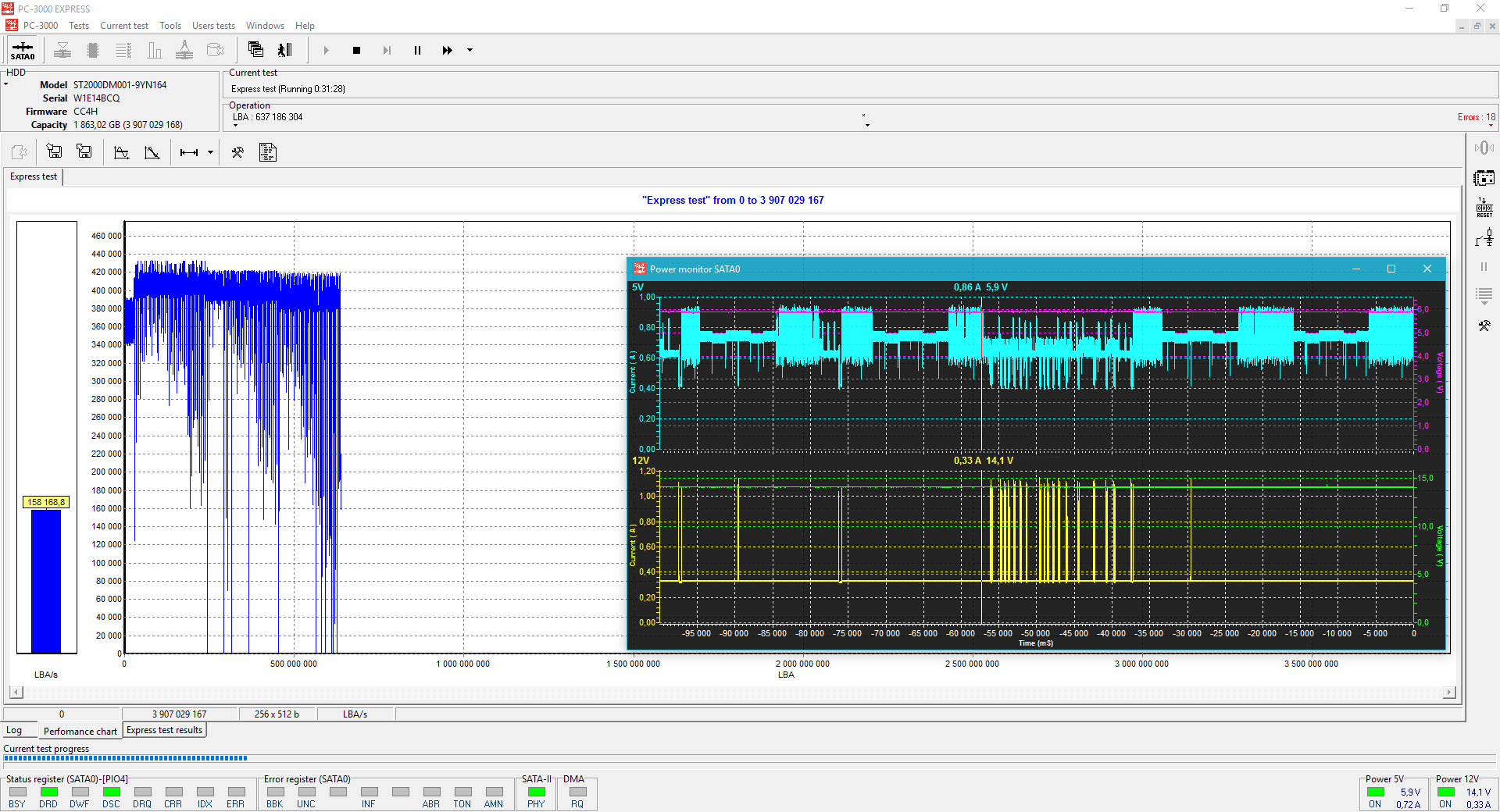

磁頭不佳。區域性壞軌– 這些區域就是抓到許多損壞扇區

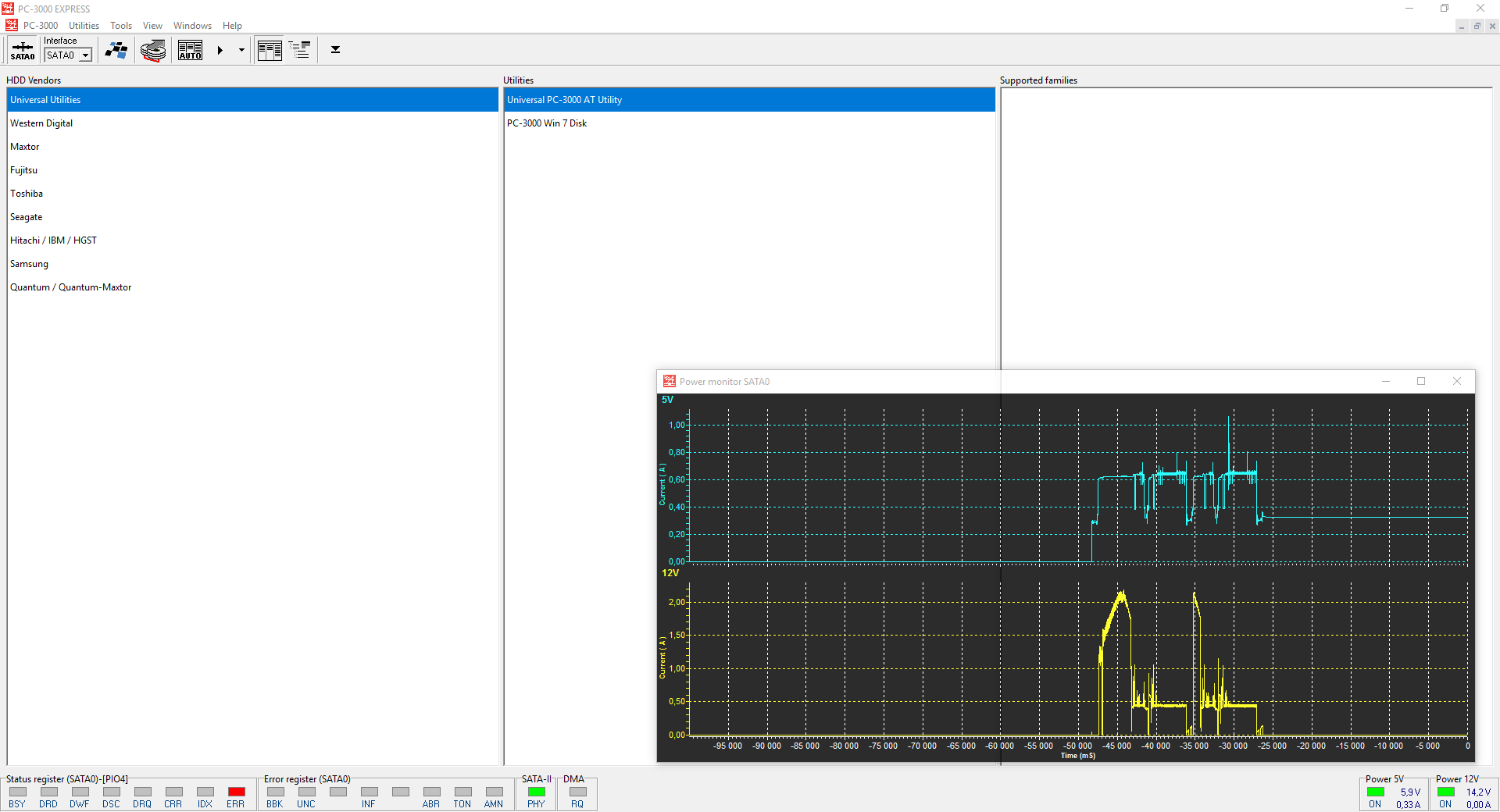

 3.5″ WD1002FAEX。磁頭損壞:

損壞的磁頭。開始…旋轉…敲擊…停頓…(跑兩次)然後馬達停止

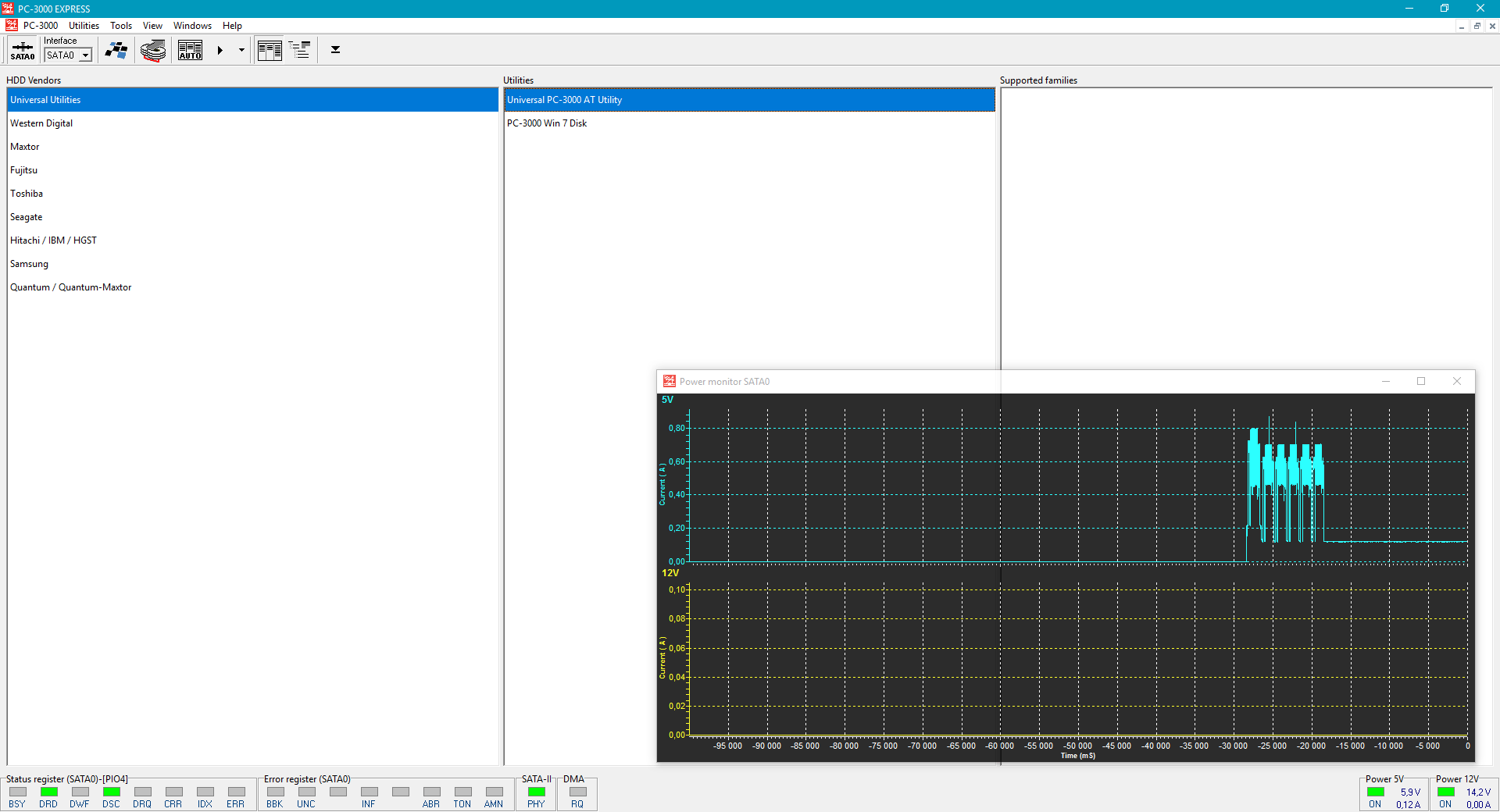

2.5″ WD3200BPVT卡頭



磁頭卡在磁碟表面。硬碟馬達在卡住的區域試了5次移動磁頭。最後進入READY狀態。馬達不轉動,電源能耗下降。

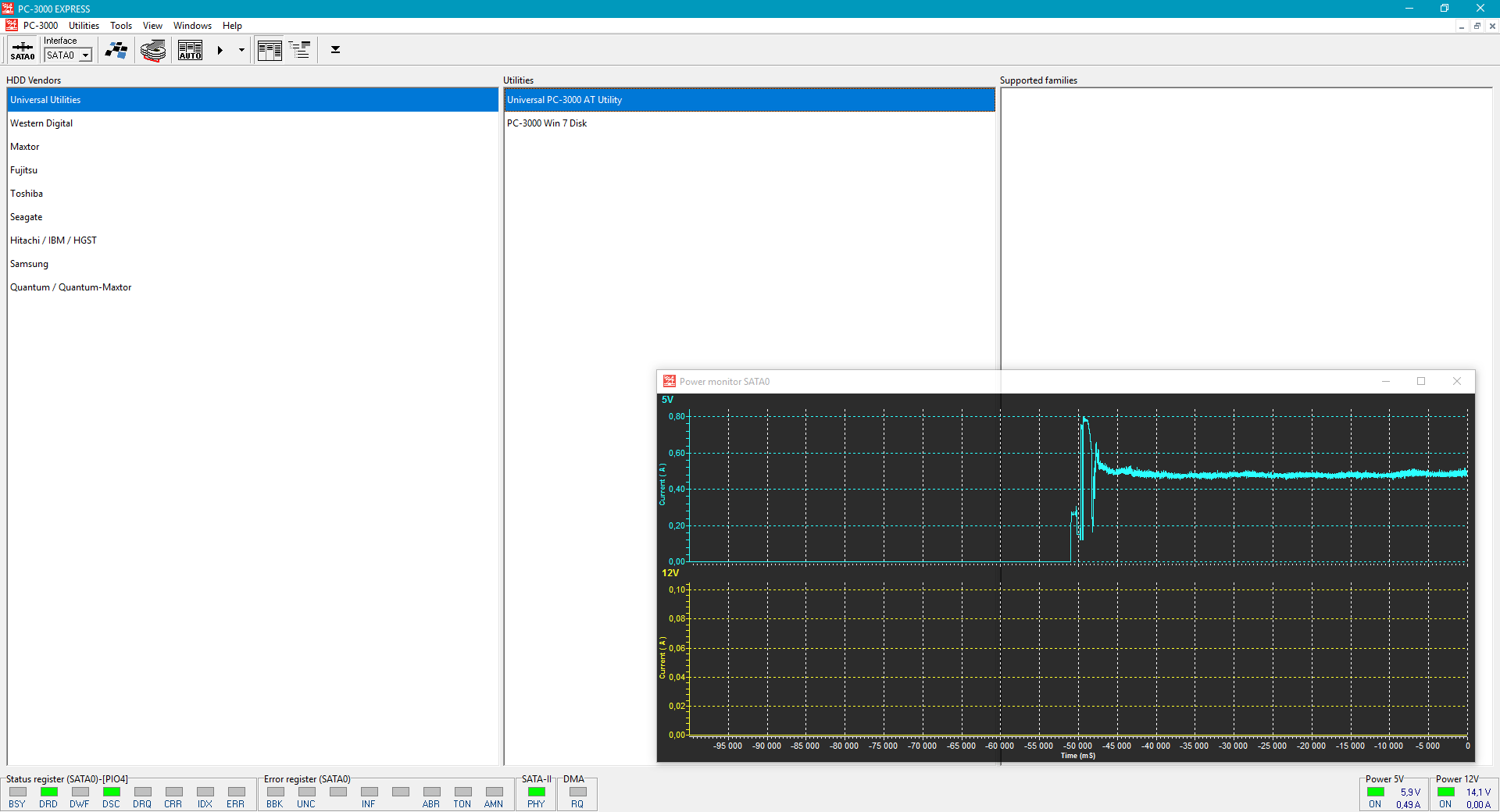

2.5″ WD3200BEVT (Mariner)。磁頭刮盤

硬碟摔落。磁頭在通電後刮盤。

2.5″ WD2500BEVT Scorpio Blue (Jamaica)。磁頭不佳

磁頭不佳。磁碟轉動…敲擊…停止…(循環)

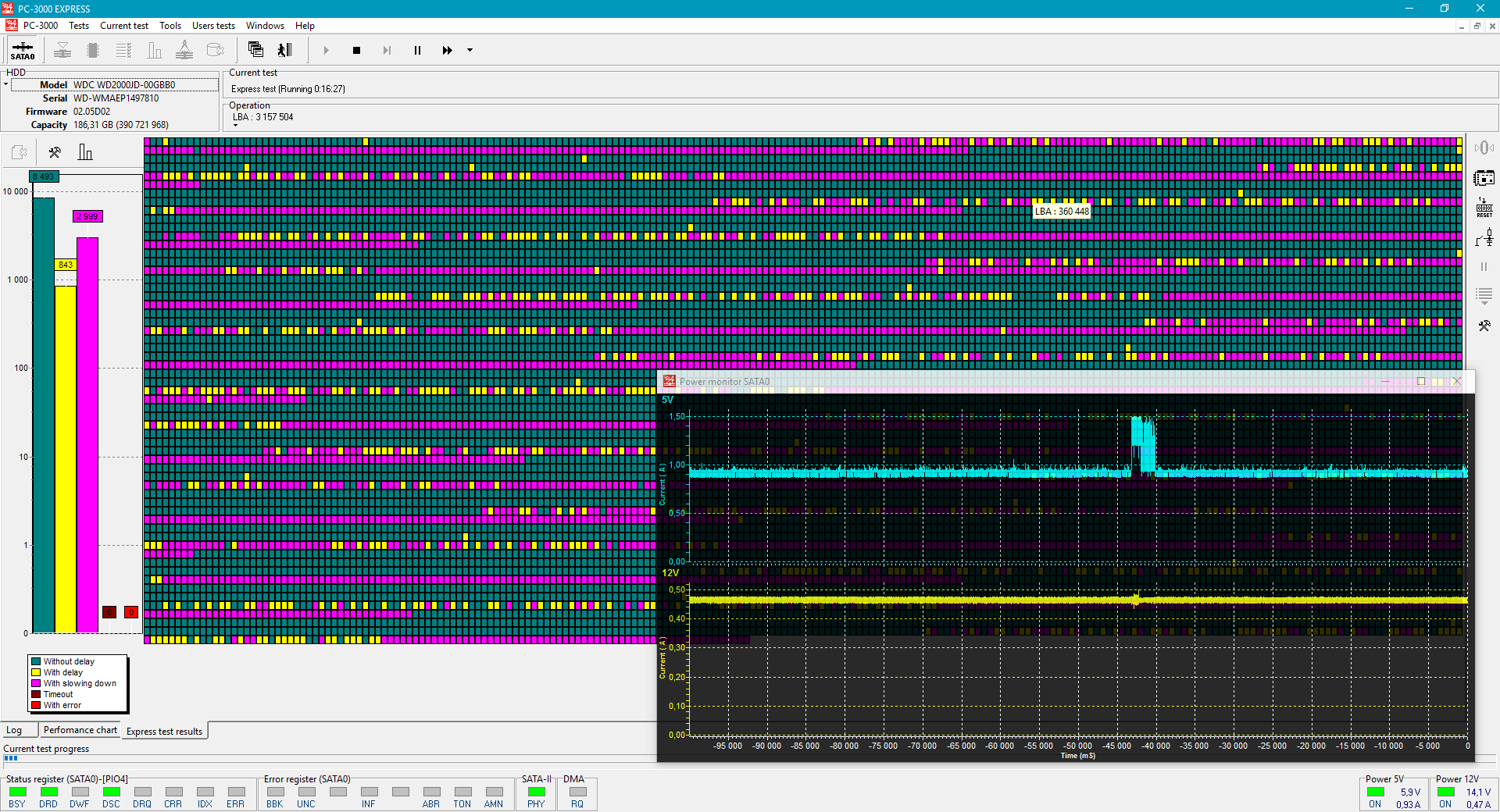

 3.5″ WD2000JD (Polaris)。磁頭狀況不佳,但還可以運作。

電流非常高 – 磁碟努力試著讓磁頭可以讀取磁盤

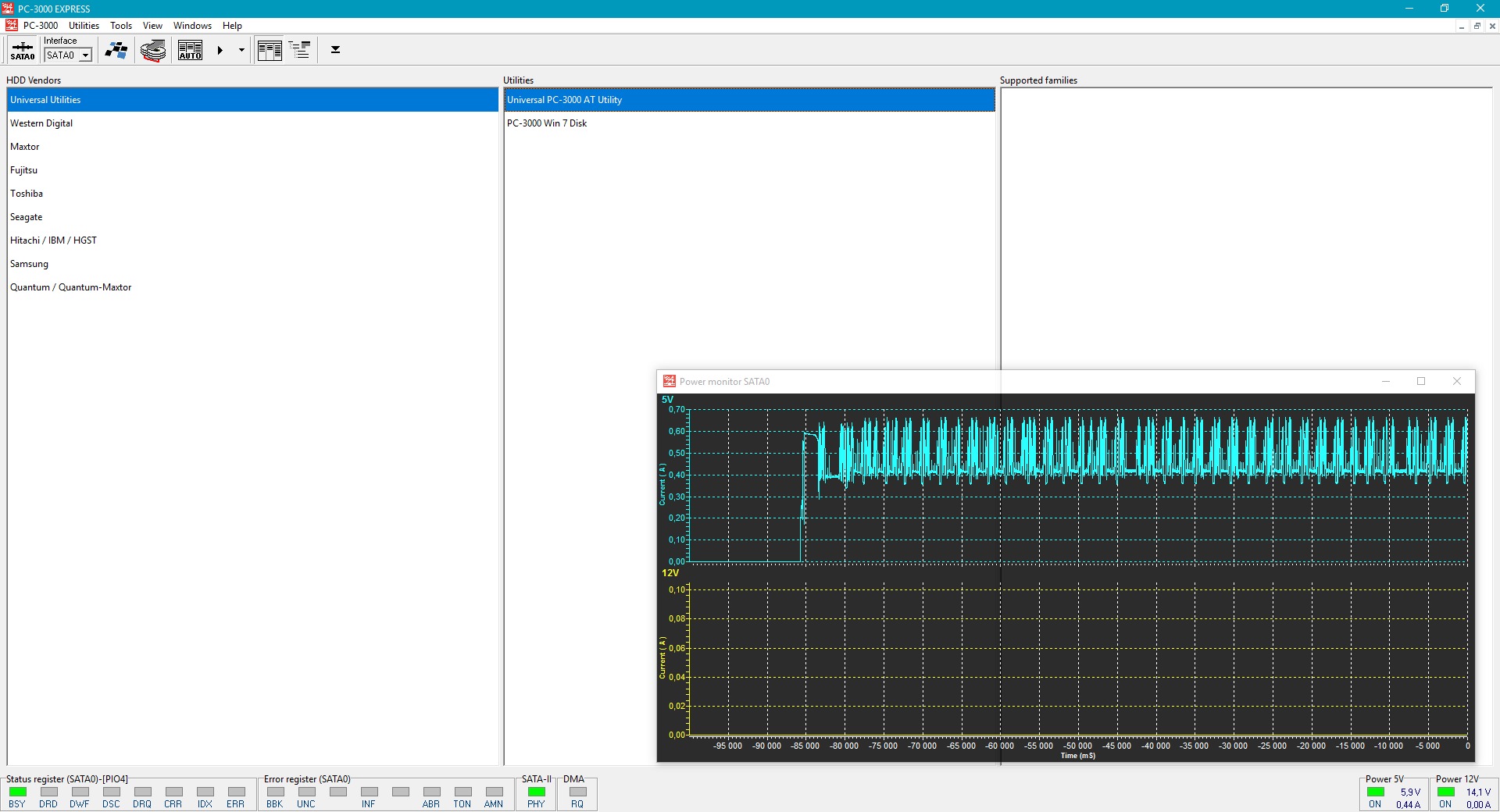

2.5″ ST1000LM0-24 (Samsung Spinpoint)。磁頭損壞

磁頭一直敲擊並停在BSY狀態

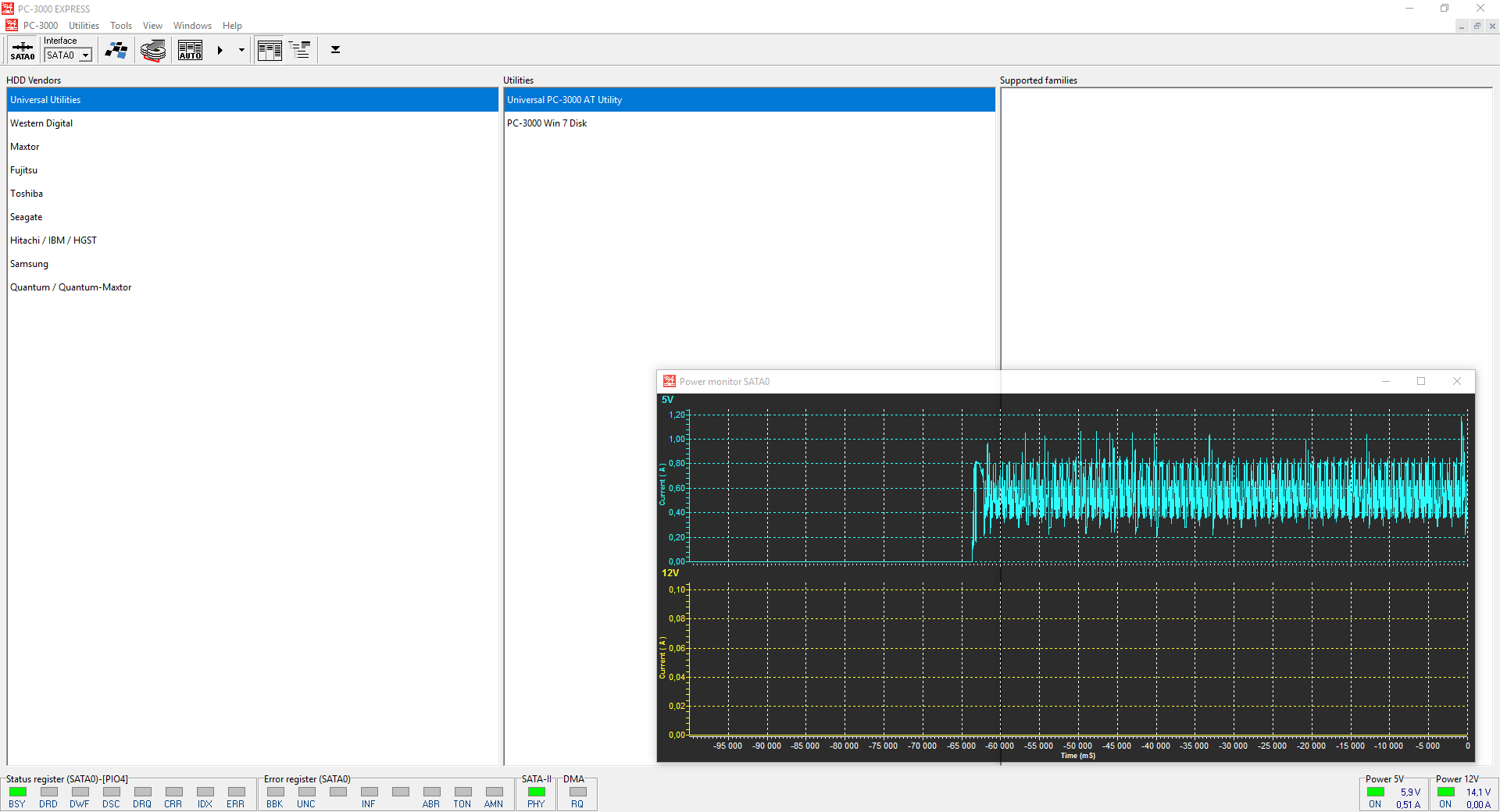

2.5″ Hitachi Z5K500-500。磁頭損壞



 磁頭一直敲擊並停在BSY狀態



1. 硬碟有問題,電流波形會有所變動
2.電流有所變動 會不會影響到硬碟 .(需要更詳細實驗)
