Lsisas 2008 SAS SATA儲存控制器效能極限測試

這邊用很便宜 不到NT 1000 的LSI HBA(Raid 1,0) 介面卡來做高速儲存測試來測試效能極限

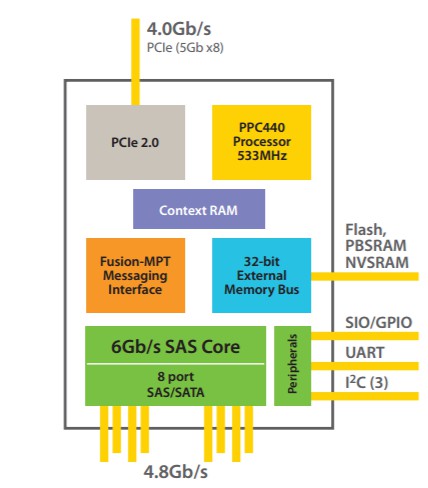

LSISAS2008 ROC  (Raid on chip) 架構如下

1. 其實這是Software RAID, 但也可說是”Hardware-assisted Software RAID”.
2. Fusion MPT是一個I2O裝置, 主要拿來和Host協調.
3. 2MB SRAM不是Cache喔, 請注意! 他只是單純的buffer用來存放相關的FIFO數據.
4. 那個32-bit Memory Bus是串接低速的OPB Bridge,  銜接例如FLASH, NVRAM這類等.
5. LSISAS2008的internal Bus應該是PLB4, 128-bit, crossbar架構, 頻寬其實很大.
6.市場上的OEM卡比正廠的Lsi 9211-8i板卡便宜非常多.但是Cross Flash 要不少技術手段,晚點會分享.
Lsisas2008 雖然已經約出了七年 但是比起 前面幾代產品

LSISAS1068/E: ARMv7, 926EJ-S, 225~256MHz(IOP), PCIe v1.x(w/o MSI-X)
LSISAS1078: PPC440, 500MHz(RoC), PCIe v1.x(w/o MSI-X)
LSISAS2008 頻寬效能可到 290,000 IOPS 也支持 over 2TB硬碟.算是非常優秀的儲存通道SOC.
如果還在用舊架構的HBA,raid 我們會建議盡快換掉…

五年前OSSLab 實驗室已經測過Lsisas2008 的效能.
現在SSD 當道時代 Lsisas2008 是否無法滿足SSD 的帶寬? 就讓我們一探究竟

測試環境

H67 晶片組主機板
淘寶購入 NT 1000 的Lsi  oem raid卡
原價屋購入Liteon m.2 2260 256GBSSD *2
特製m.2轉卡
Samsung 企業級960G　SSD *4

單顆 Liteon 256GB SSD 效能

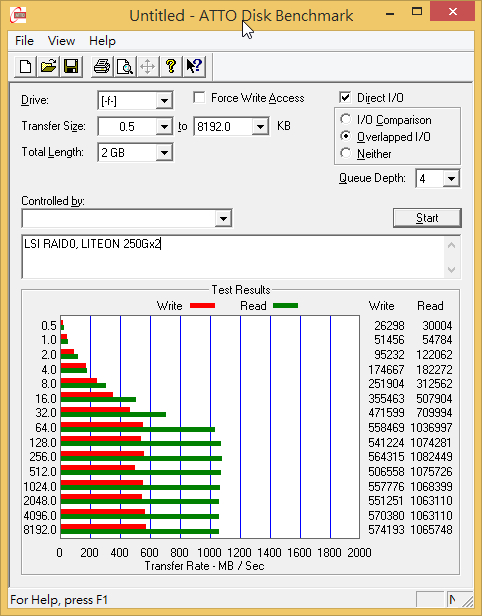

2顆 Liteon 256G SSD raid 0 效能

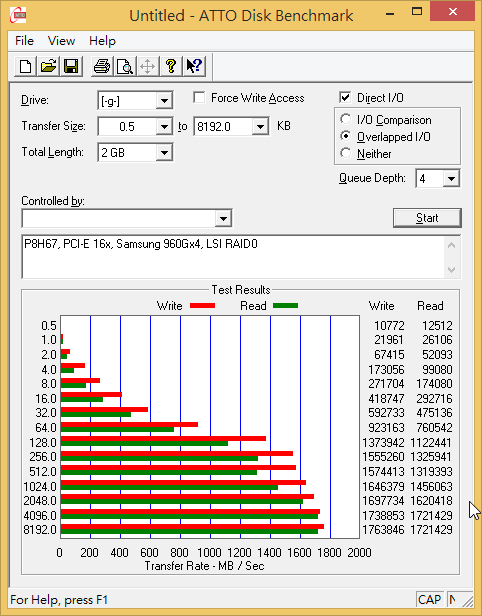

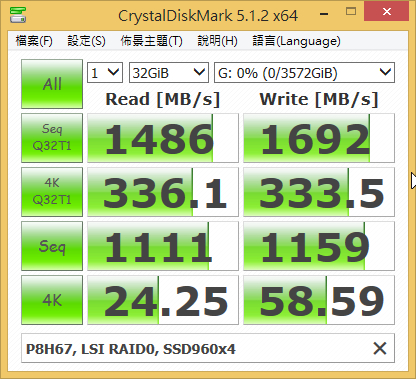

 4 顆960G SSD  raid 0

測試報告目前到這,礙於時間,其實還有很多要加強的.
比如說
1. 電腦測試平台應該用更好等級的.
2.實驗室還有 LSISAS3008: PPC476, 1.2GHz(IOP), PCIe v3.x 應該也加入測試
3.SSD 數量應該到6顆以上　測試是否到2000MB/s
4.可嘗試IMR mode的raid 0 .(雖然這個理論上效果應該不佳)

但是簡單總結來講  Lsisas 2008 應該是可以滿足SSD *4 Raid 0的頻寬..
