高性能 高容量 新一代架構 企業硬碟 HGST HC570 解析

1. HC570 新款硬碟開箱概述

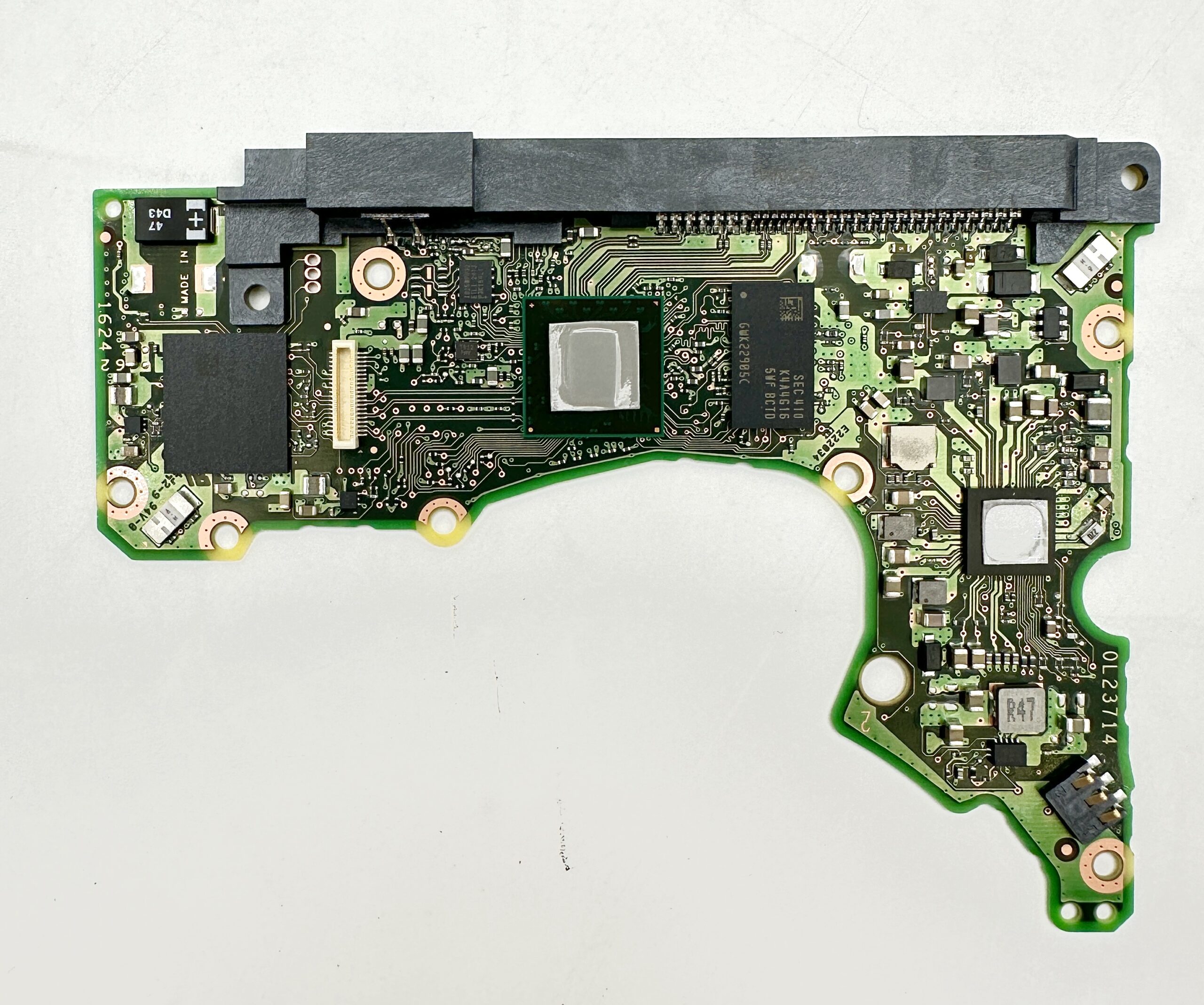

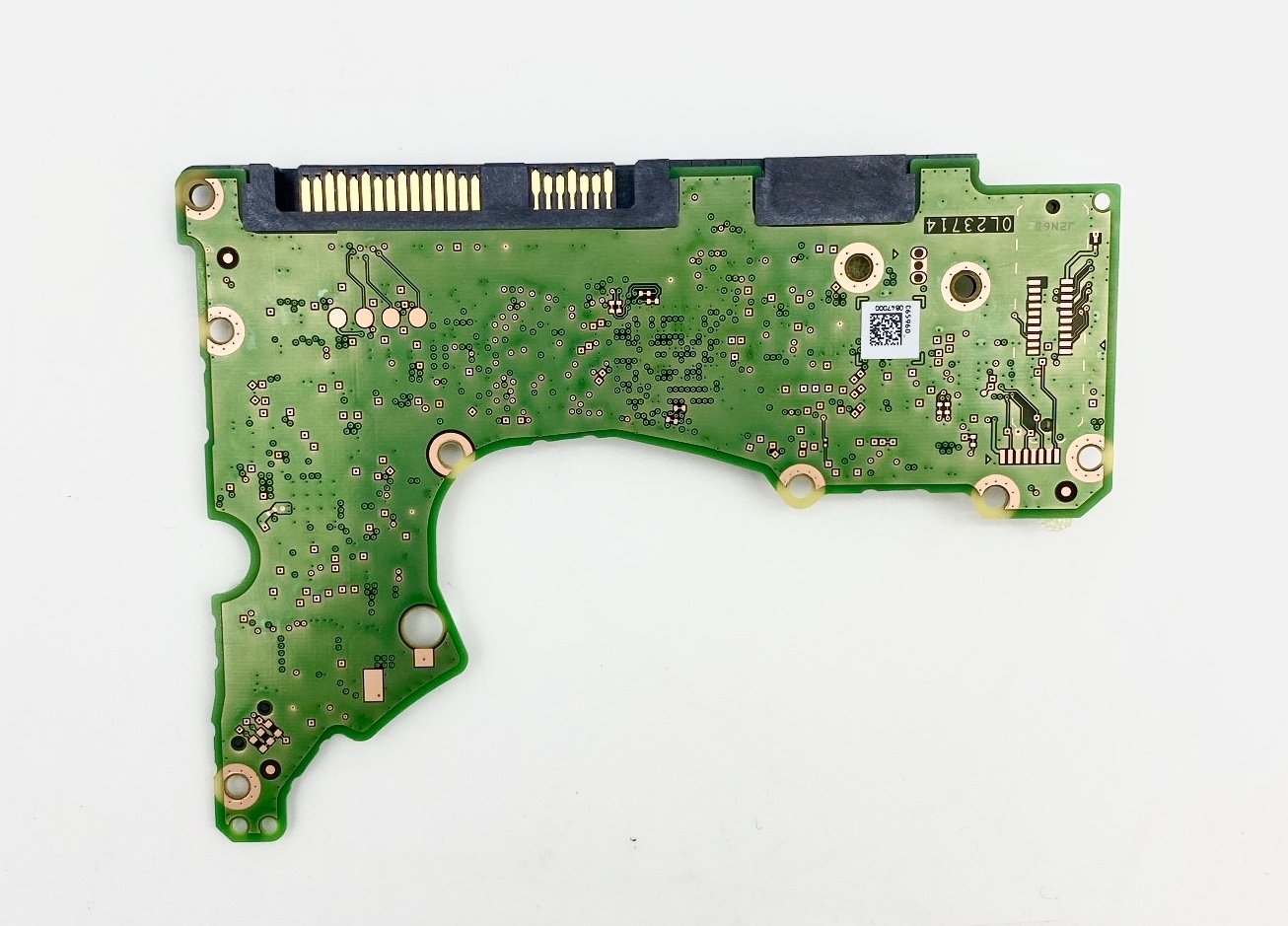

2. 主要零件與架構技術

3. OptiNand 技術解說

4. 完整發揮OptiNand 需打開寫入快取功能（WCE / WCD）

｜SPI ROM IS25WP032

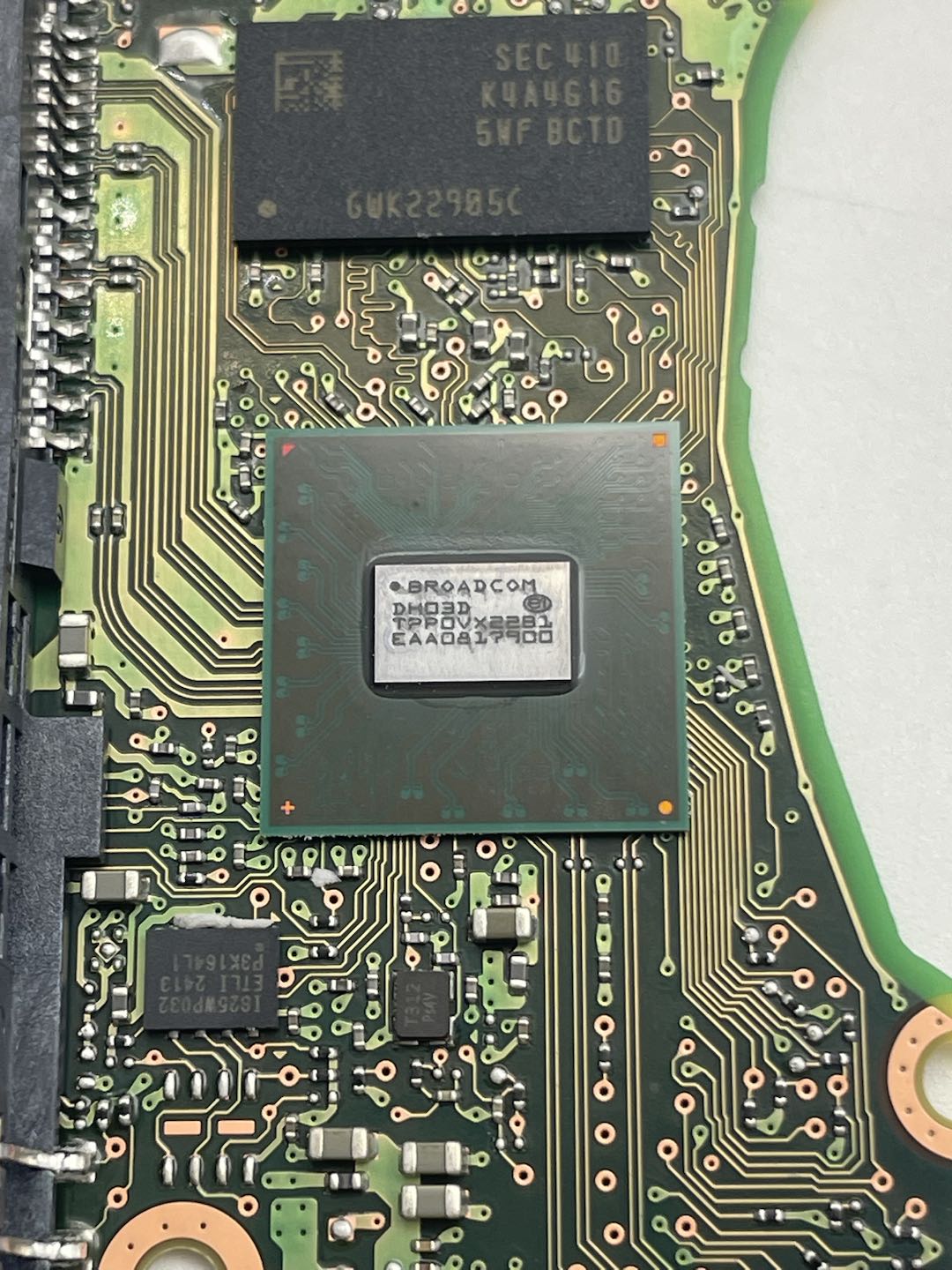

• 主控晶片：Broadcom DH03D TPP0VX2281 — 這是一顆內建 ARM 核心、運行 RTOS 的 SoC，可在 SAS 與 SATA 協議間切換。

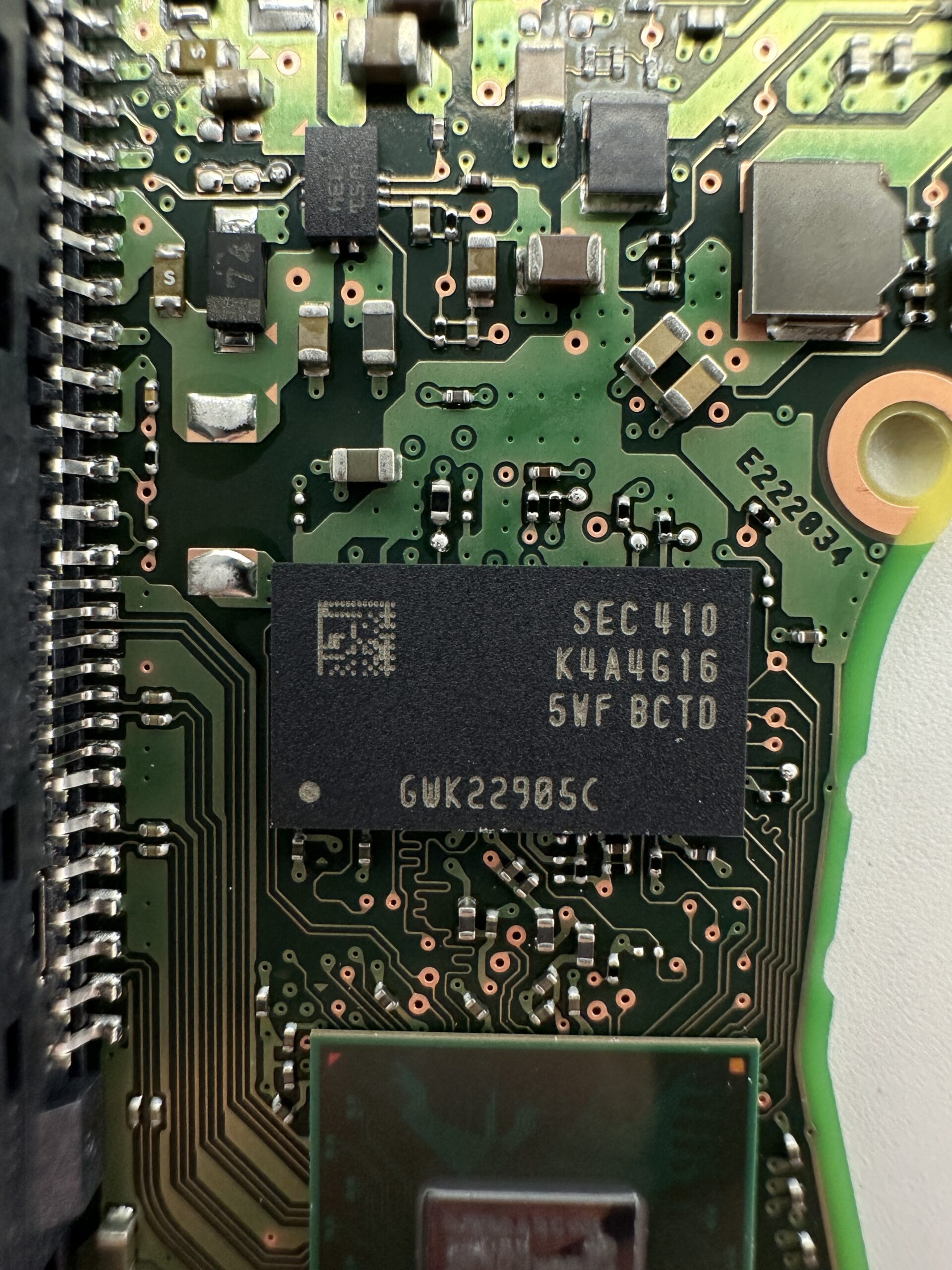

• DRAM：Samsung K4A4G165WF-BCTD — DDR4 顆粒，用於快取與資料緩衝。

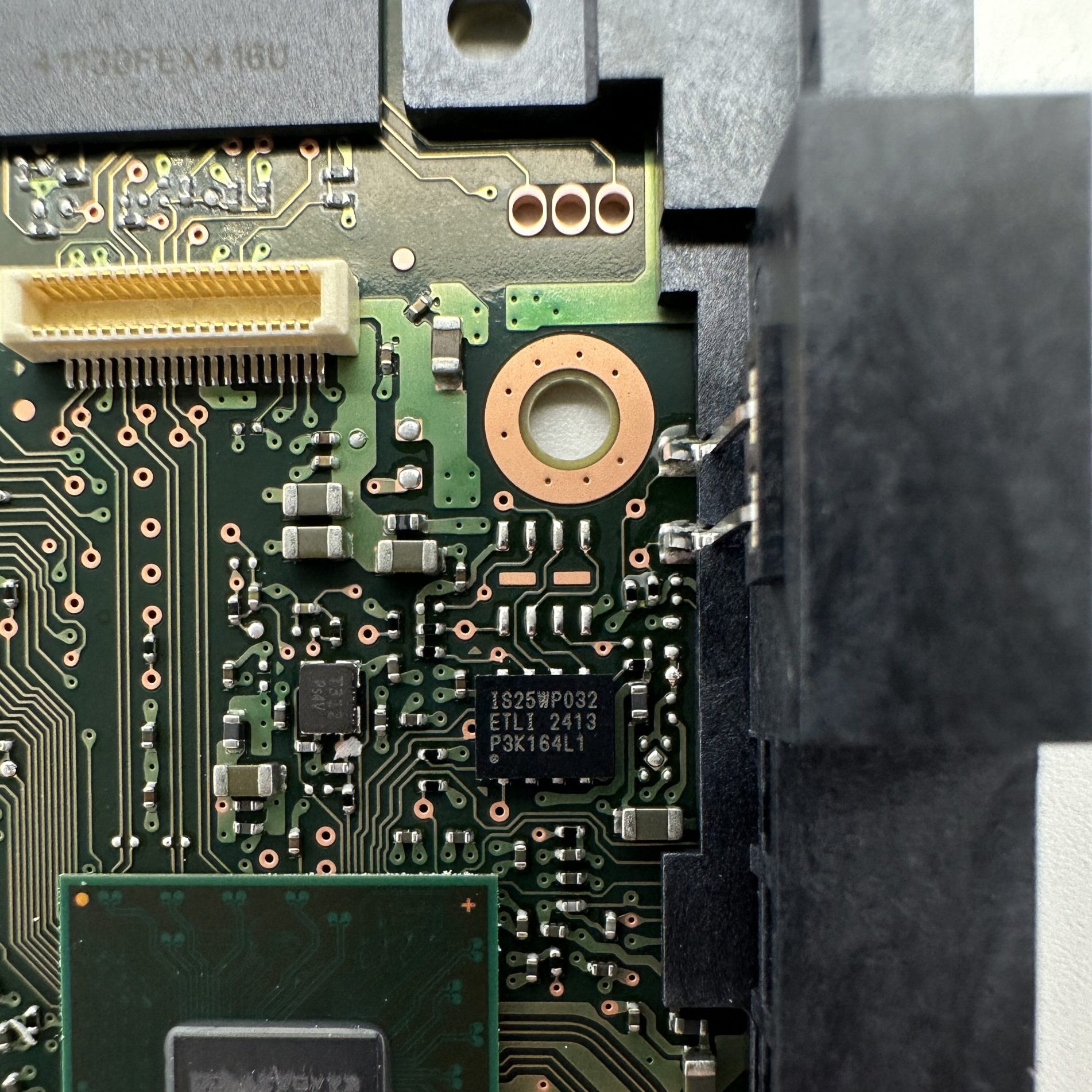

• SPI ROM：IS25WP032 — 32 Mbit SPI Flash，儲存開機程式與韌體核心。

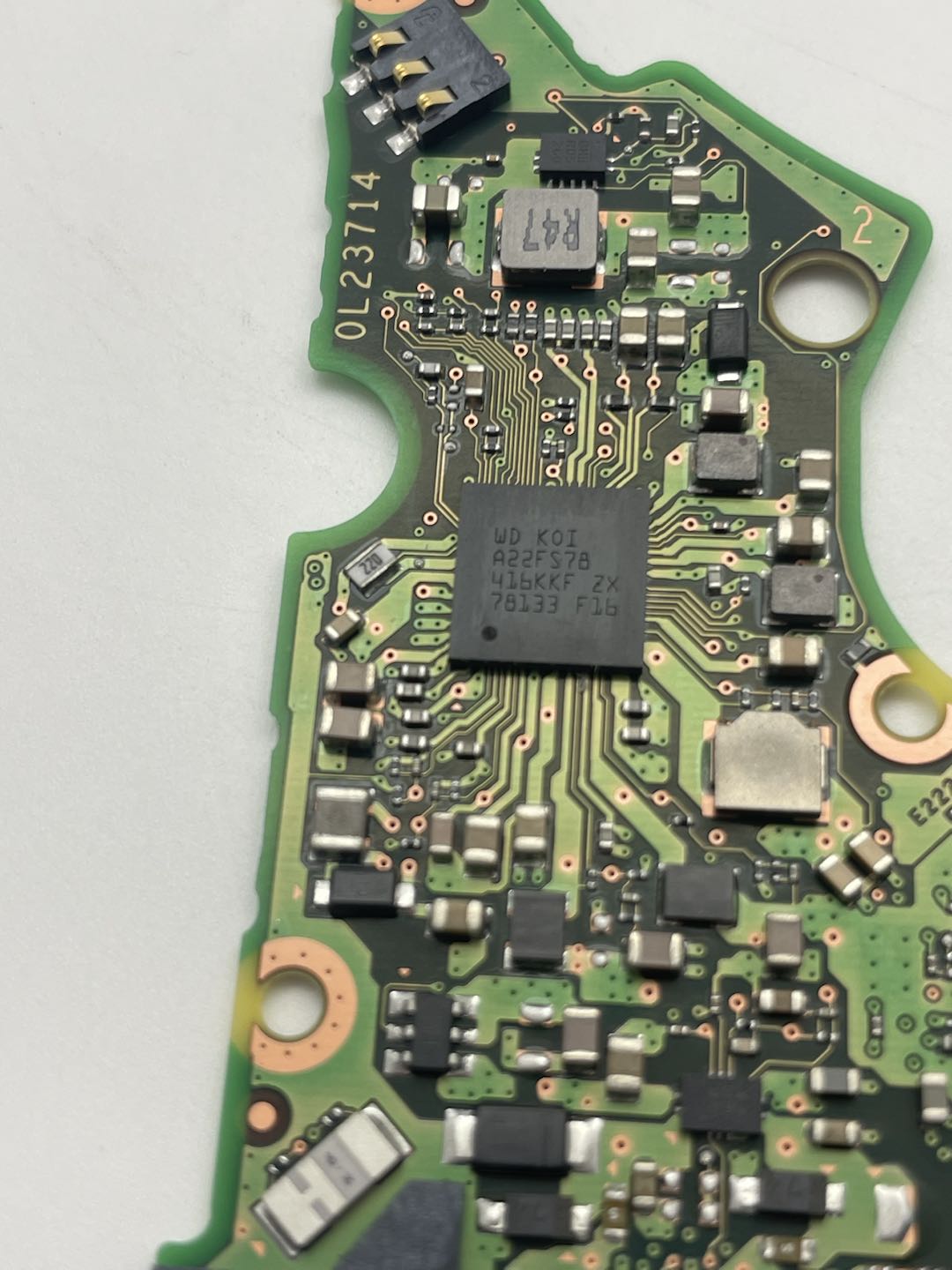

• 電機控制晶片：WD KO1 A22FS7B — 控制磁碟馬達運作。
• OptiNand：S0iN0DC7-64G — SanDisk 開發的 iNAND Flash（容量 64GB，使用 UFS 協議），支援在同一顆晶片上同時使用 SLC（適合高頻寫入） 與 TLC（適合高頻讀取） 儲存模式。

OptiNand 是什麼？

OptiNand 是 WD 的硬碟強化技術，將一顆大型 iNAND Flash（如 64GB UFS 模組）與硬碟控制系統深度整合，提供更快的快取回寫、更精準的磁區管理，以及額外的關鍵資料儲存區。
傳統硬碟的關鍵 Meta 資訊（如磁道對位、伺服數據、缺陷表）僅儲存在 ROM 與碟片的工廠服務區（SA, Service Area），若這些位置損壞，幾乎無法資料救援。而 HC570 會將這些 Meta 資料多存一份於 OptiNand，等於有 三重保護（ROM / SA / OptiNand），在資料救援層面極具價值。

OptiNand 的用途與優勢：

1. 加強快取安全性：硬碟具備寫入快取（Write Cache）功能，系統需透過 ATA Flush Cache 或 SCSI Synchronize Cache 指令，通知硬碟將快取資料立即寫入磁片。若系統意外斷電，OptiNand 可確保更多快取資料被安全保存並於通電後寫回。
2. 提升性能：透過將部分 Metadata 與快取暫存於 NAND，減少磁頭尋道次數，提升隨機寫入效能。
3. 擴展韌體功能：支援更精細的磁區管理（Zoned Storage、SMR/CMR 混合優化）。

OptiNand優勢必須要開啟 Write Cache Enable

Write Cache Enable /Write Cache Disable 切換：

• 可透過 ATA 的 SET FEATURES 指令 或 SCSI 的 Mode Select Command 來開啟或關閉寫入快取：
  • WCE：EFh (Feature register = 02h) 用於啟用寫入快取。

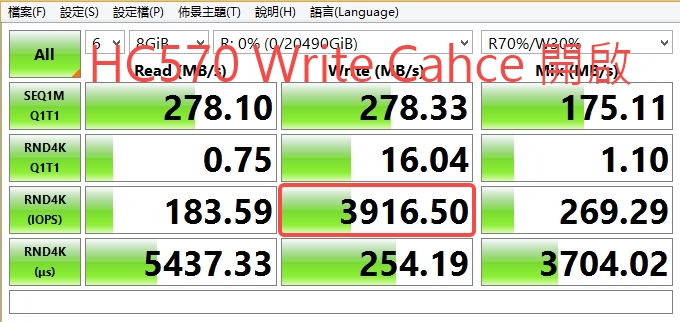

    使用smartctl --set=wcache,on /dev/sdc

  • WCD：EFh (Feature register = 82h) 用於停用寫入快取

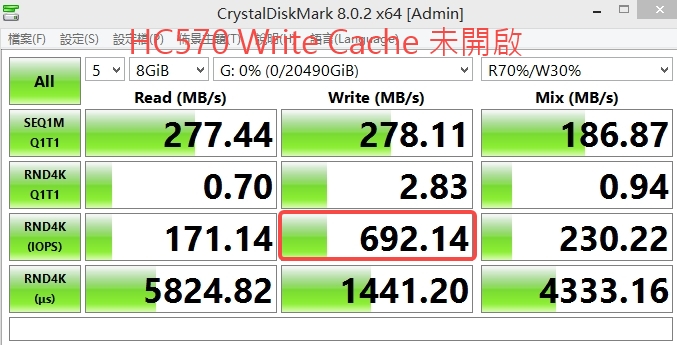

    使用 smartctl --set=wcache,off /dev/sdc

｜HGST HC570 與 Toshiba 14T 硬碟效能對比測試
