銳角雲迷你電腦
 規格為N3450 Apollo Lake 4核心、8G DRAM、Sandisk 64G EMMC SSD、Realtek GBE、Intel 3165 802.11AC Wi-Fi雙頻、BT 4.0
I/O:USB 3.0*3、HDMI 1.4 *1 (4k到 30P) 、3.5mm耳機孔超小電腦 .一個空的 M.2 SATA 接口可以接2230-80 SSD 也可轉成SATA接2.5 或3.5硬碟(3.5要額外供電)

對於 4K播放,單硬碟SATA儲存.Android OS掛機,各類x86應用 都是極強跟方便的便宜超小完整電腦主機.

這篇文章為總筆記 會有點亂  每幾天都會更新
晚點會有專篇分類文章

台灣社群討論  https://www.facebook.com/groups/wtfhack/

中國Telegram社團

賣場
https://osslab.tv/shop/acute_angle_mini_pc

開機按鈕選項
進入BIOS  Del (不太好按)
開機裝置選擇 F7  也可以選擇進入 bios

https://browser.geekbench.com/v4/cpu/15617890 未解功率前 效能 單核 1356 多核 3789
https://browser.geekbench.com/v4/cpu/15617872 15W後效能  單核 1366多核 4135
https://browser.geekbench.com/v4/cpu/15617969 最高功率後 效能 單核 1410 多核 4226

突破TDP必須安裝軟體
http://rweverything.com/downloads/RwPortableX64V1.7.zip

指令 在 command下跑
WRMSR 0x610 0x0 0x00DD8F00
這樣TDP最高可以到15W

WRMSR 0x610 0x0 0x00000000
W16 0xFED170A8 0000
不限制功率  效能最高

要鎖定睿頻最高
https://www.techpowerup.com/download/techpowerup-throttlestop/
Clock  Moudleation 100%
Set Multipiler 22T
Turn on 按下 就可將機器固定超過2.0g Ghz 運作

軟體測試.
4k 用預設Windows Player或Potplayer,除藍光原盤4K影片外 其他4K都播的動.
Netflix 4K 要用Windows Netflix  APP或 Edge.
辦公效能還不錯.

遊戲:
Steam remote.
Moonlight remote 順.

完整WINDOWS 驅動:
https://drive.google.com/uc?id=1eLHHdKEKFwnV-SXSuwu9ee1AQD9H0rIt

待測試OS

虛擬化類
vsphere 6.7
PVE 如果要裝在原64G EMMC上
https://www.wnark.com/archives/116.html

Unraid
只能用m.2 ssd插槽

Nutanix CE

Linux OS類
elementary OS 5.1 Hera
https://blog.elementary.io/introducing-elementary-os-5-1-hera/

Ubuntu
實測安裝Ubuntu 20.04 以及20.10版本,皆可以透過有線或無線網路來順利安裝。

以上驅動完美支援.

Android類
http://www.phoenixos.com/

NAS類

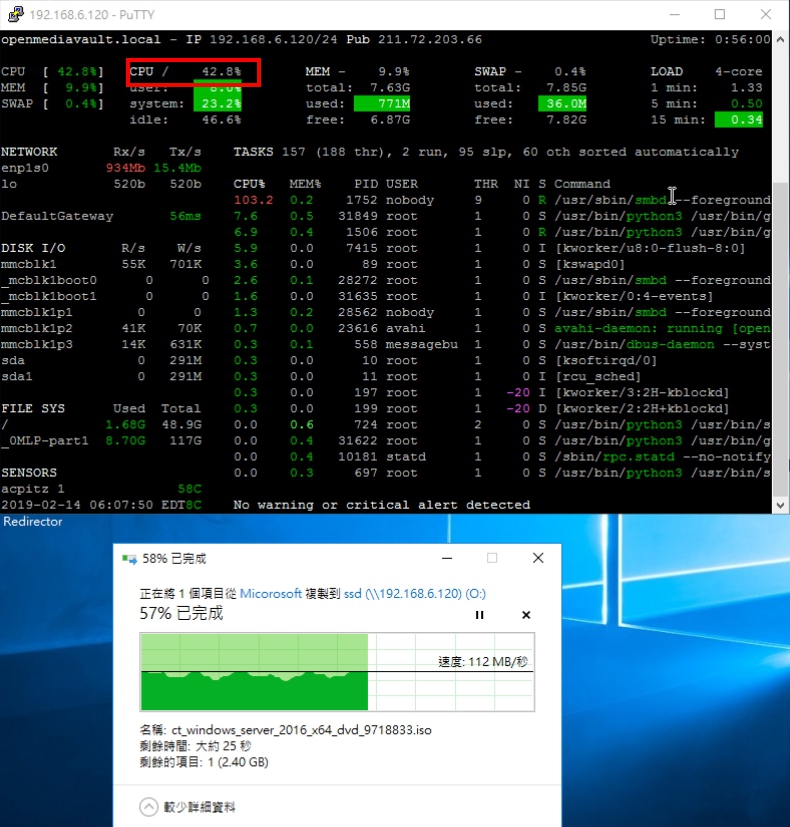

openmediavault

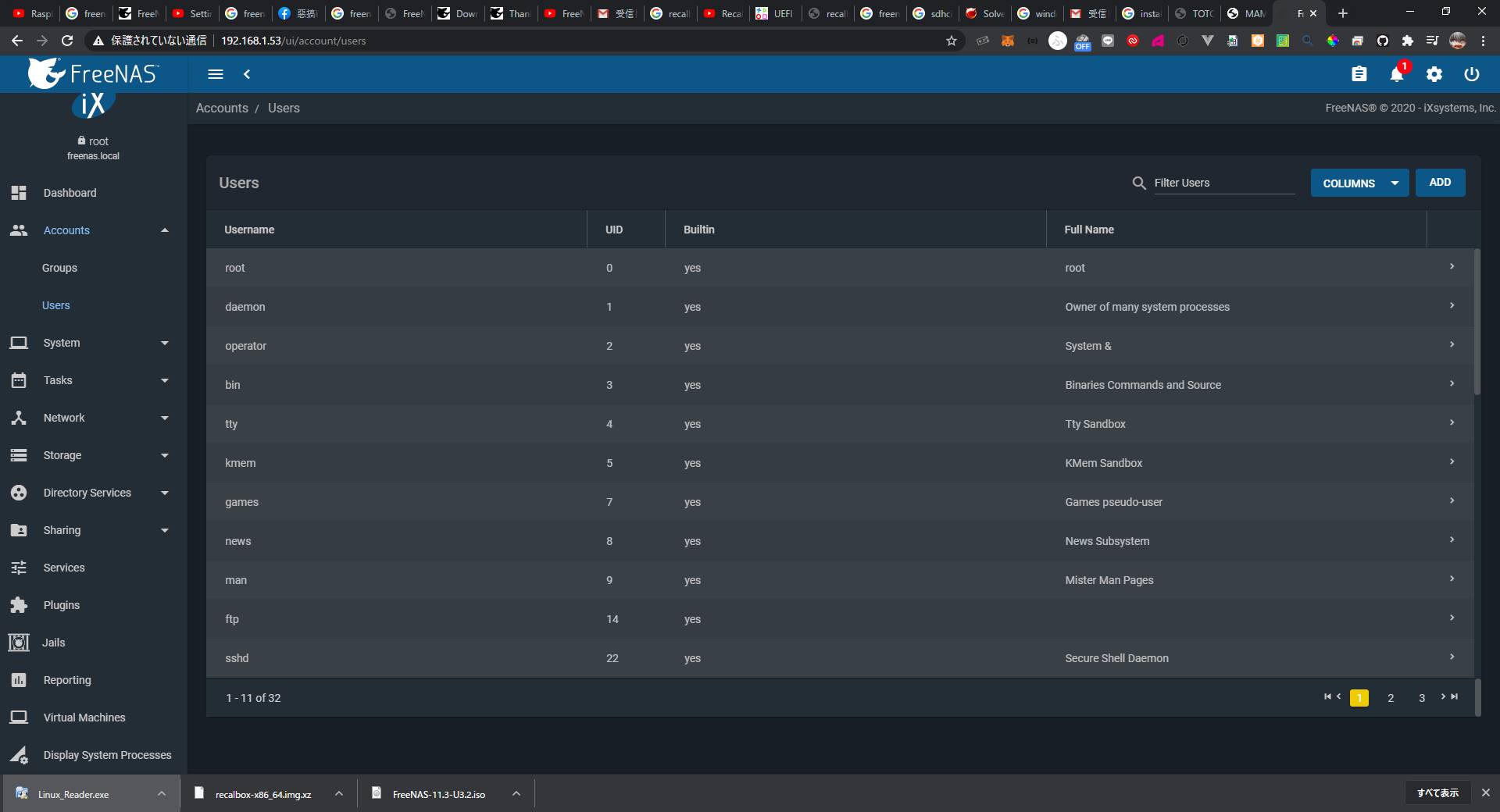

FREENAS 需要做設定才可以安裝
https://forums.freebsd.org/threads/sdhci_pci0_slot0-controller-timeout.59077/

Router OS類
Openwrt.

資安類
Kali

效能
https://browser.geekbench.com/v4/cpu/15562443  參考用

Bios修改
patched過的 BIOS檔案 有打開 VT-D  但是無法寫回
https://drive.google.com/file/d/1qKHd2qFc6mV-5aLYmYSLg1WKvpdhiPrb/view?usp=sharing

BIOS 除了 VT-D 還想打開CSR (要不然只有 UEFI)

各類外殼  引用這 https://www.wnark.com/archives/117.html

其他周邊
沒問題的HDMI 4k  switcher
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.1b812e8d2yUteQ&id=556911107319&_u=qqobimaecb

參考連結
https://www.wnark.com/archives/117.html

Microsoft Windows [Version 10.0.18363.959]
(c) 2019 Microsoft Corporation. All rights reserved.

C:\WINDOWS\system32>netsh wlan start hostednetwork
The hosted network couldn’t be started.
The group or resource is not in the correct state to perform the requested operation.

C:\WINDOWS\system32>

C:\WINDOWS\system32>netsh wlan show drivers

Interface name: Wi-Fi

Driver : Intel(R) Dual Band Wireless-AC 3165
Vendor : Intel Corporation
Provider : Microsoft
Date : 2017/10/17
Version : 19.51.8.3
INF file : netwtw04.inf
Type : Native Wi-Fi Driver
Radio types supported : 802.11b 802.11g 802.11n 802.11a 802.11ac
FIPS 140-2 mode supported : Yes
802.11w Management Frame Protection supported : Yes
Hosted network supported : No
Authentication and cipher supported in infrastructure mode:
Open None
Open WEP-40bit
Open WEP-104bit
Open WEP
WPA-Enterprise TKIP
WPA-Enterprise CCMP
WPA-Personal TKIP
WPA-Personal CCMP
WPA2-Enterprise TKIP
WPA2-Enterprise CCMP
WPA2-Personal TKIP
WPA2-Personal CCMP
Open Vendor defined
Vendor defined Vendor defined
IHV service present : Yes
IHV adapter OUI : [00 00 00], type: [00]
IHV extensibility DLL path: C:\WINDOWS\system32\IntelWifiIhv04.dll
IHV UI extensibility ClSID: {00000000-0000-0000-0000-000000000000}
IHV diagnostics CLSID : {00000000-0000-0000-0000-000000000000}
Wireless Display Supported: Yes (Graphics Driver: Yes, Wi-Fi Driver: Yes)
